Linha CPV15M - Manifold para Microválvulas
O coletor CPV15M AirTAC permite instalar de 2 a 20 microválvulas CPV15 em um único conjunto. Centraliza a entrada, o escape e a distribuição do ar comprimido, reduzindo acessórios. Possui conexões P/R de 1/8" e saídas individuais para tubos de Ø4 mm. Sua construção modular permite expansão e utilização de placas de fechamento.
O Coletor CPV15M AirTAC foi desenvolvido para centralizar a instalação das microválvulas solenoides de 3/2 vias da série CPV15, proporcionando um conjunto pneumático compacto, organizado e facilmente expansível.
Disponível em configurações de 2 a 20 estações, permite instalar diversas válvulas em uma única base. A alimentação e o escape do ar comprimido são compartilhados entre as posições, reduzindo a quantidade de mangueiras, conexões e acessórios utilizados na montagem.
As conexões de alimentação e escape possuem tamanho de 1/8", com opção de rosca G. Cada saída pneumática A conta com engate rápido para tubos de Ø4 mm, facilitando a conexão dos atuadores e demais componentes do sistema.

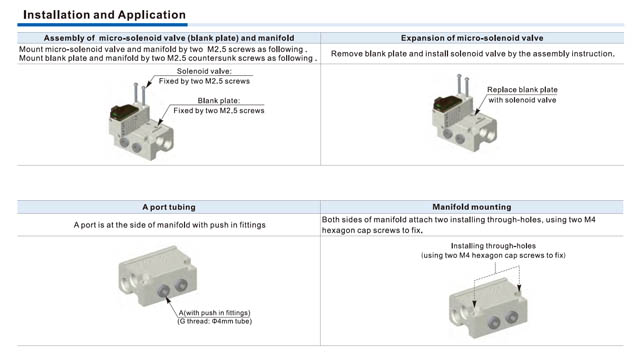

Sua construção modular permite substituir placas de fechamento por novas válvulas conforme o equipamento for ampliado. A instalação das válvulas é realizada por dois parafusos M2,5, enquanto o coletor pode ser fixado diretamente à estrutura por parafusos M4.
O CPV15M é indicado para fabricantes de máquinas e integradores que buscam reduzir o espaço ocupado, organizar o circuito pneumático e facilitar futuras ampliações ou intervenções de manutenção.
- Instalação compacta
- Construção modular
- Expansão simplificada
- Alimentação centralizada
- Menos conexões
- Manutenção organizada

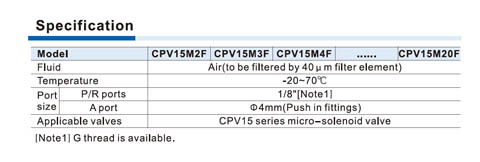

| Marca | AirTAC |
| Série | CPV15M |
| Produto | Coletor para microválvulas solenoides |
| Válvulas compatíveis | Microválvulas CPV15 AirTAC |
| Configuração das válvulas | 3/2 vias |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |

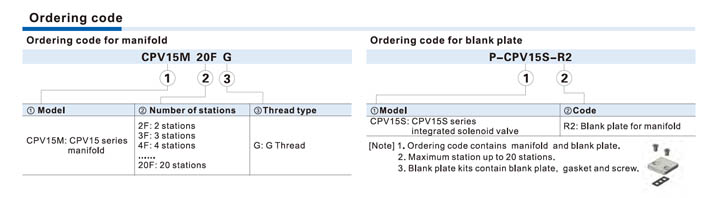

| Quantidade de estações | 2 a 20 posições |
| Conexão de alimentação P | 1/8" |
| Conexão de escape R | 1/8" |
| Opção de rosca | Rosca G disponível |
| Conexões de saída A | Engate rápido para tubo Ø4 mm |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tipo de alimentação e escape | Centralizados |
| Configuração | Modular e expansível |
| Fixação das válvulas | Dois parafusos M2,5 |
| Fixação do coletor | Dois parafusos Allen M4 |
| Diâmetro dos furos de montagem | Ø4,5 mm |
| Passo entre estações | 15,5 mm |
| Número máximo de estações | 20 posições |
| Placa de fechamento compatível | P-CPV15S-R2 |
