Linha ZM3 - Válvula Mecânica de Fim de Curso 3/2 Vias

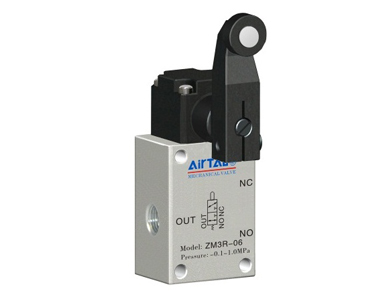

Válvula pneumática 3/2 vias acionada mecanicamente por rolete. Disponível com rolete padrão, alavanca ajustável ou pino de contato. Opera com pressão positiva e aplicações de vácuo. Possui versões com ângulo padrão ou ampliado.
A válvula de controle AirTAC Série ZM3 é uma válvula pneumática 3/2 vias desenvolvida para detecção mecânica de posição, comandos de fim de curso e controle de movimentos em máquinas industriais. Seu acionamento direto permite comutação rápida quando o rolete ou pino entra em contato com uma parte móvel do equipamento.

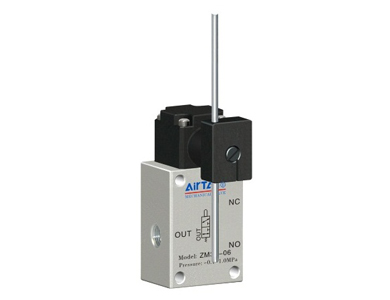

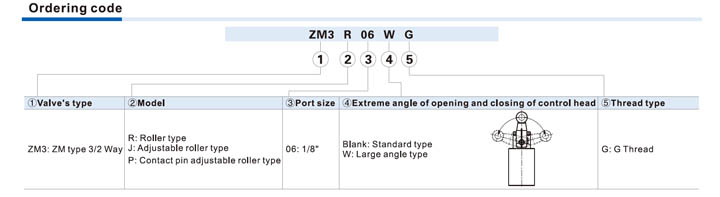

A série oferece três configurações: rolete convencional, rolete com alavanca ajustável e pino de contato ajustável. Também possui versões com ângulo ampliado, que aumentam o curso total de acionamento de 50° para 75°.
A posição da alavanca pode ser ajustada em 360°, enquanto a orientação do cabeçote e o comprimento do elemento de contato podem ser modificados conforme a necessidade da aplicação. A capacidade de trabalhar entre -0,1 e 1,0 MPa permite seu uso tanto em sistemas pneumáticos convencionais quanto em circuitos de vácuo.
- Ajustes multidirecionais
- Aplicação com vácuo
- Acionamento mecânico
- Ângulo ampliado
- Instalação flexível
- Dispensa lubrificação

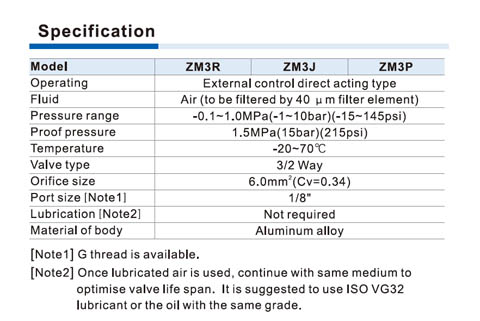

| Tipo de válvula | 3/2 vias |
| Funcionamento | Acionamento externo, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | -0,1 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexão | 1/8" |
| Rosca opcional | G |
| Coeficiente de vazão | Cv 0,34 |
| Área efetiva | 6 mm² |
| Ângulo total padrão | 50° |
| Ângulo total ampliado | 75° |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Acionamentos | Rolete, rolete ajustável ou pino de contato ajustável |
