Linha 110/160 - Bobina para Válvula de Processo
Bobinas para acionamento de válvulas de controle de fluidos AirTAC. Compatíveis com válvulas normalmente fechadas ou normalmente abertas. Disponíveis com terminal DIN ou saída direta por cabo. Oferecem tensões AC e DC, com classes térmicas F ou H.
As bobinas AirTAC das Séries 110 e 160 são utilizadas no acionamento eletromagnético de válvulas para controle de fluidos. A Série 110 possui diâmetro interno de 10 mm, enquanto a Série 160 possui diâmetro de 16 mm, atendendo diferentes tamanhos e famílias de válvulas.

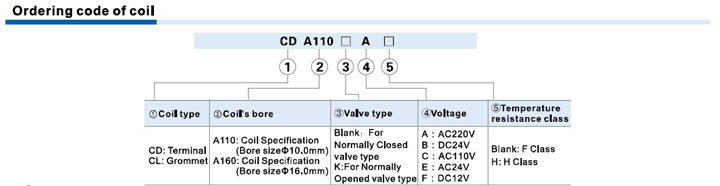

A linha oferece versões específicas para válvulas normalmente fechadas e normalmente abertas. Na codificação, a ausência da letra K identifica a aplicação normalmente fechada, enquanto a letra K indica compatibilidade com válvulas normalmente abertas.
As bobinas podem operar em 12 ou 24 VDC e em 24, 110 ou 220 VAC. A conexão elétrica está disponível por terminal DIN ou saída direta por cabo, enquanto as classes térmicas F e H permitem adequar o componente às condições de temperatura da aplicação.
- Ampla faixa de tensão
- Conexão elétrica versátil
- Classes térmicas selecionáveis
- Versões para válvulas NA e NF

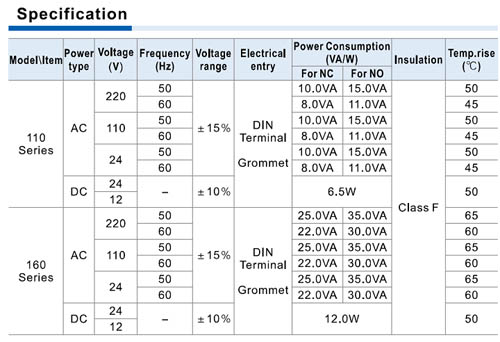

| Séries | 110 e 160 |
| Diâmetro interno Série 110 | 10 mm |
| Diâmetro interno Série 160 | 16 mm |
| Tensões AC | 24 V, 110 V e 220 V |
| Tensões DC | 12 V e 24 V |
| Frequência AC | 50 ou 60 Hz |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |

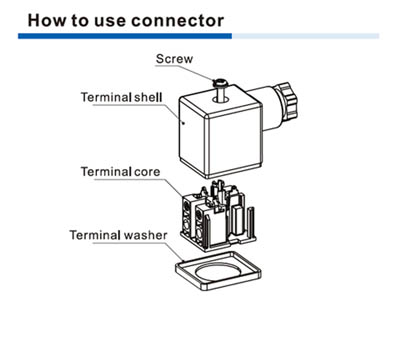

| Conexão CD | Terminal DIN |
| Conexão CL | Saída por cabo |
| Compatibilidade | Válvulas normalmente fechadas ou abertas |
| Classe de isolação | F ou H |
| Consumo Série 110 AC | 8 a 15 VA |
| Consumo Série 110 DC | 6,5 W |
| Consumo Série 160 AC | 22 a 35 VA |
| Consumo Série 160 DC | 12 W |
