Linha CPV15S - Válvula Solenoide Integrada 3/2 Vias
A CPV15S AirTAC é uma válvula solenoide integrada 3/2 vias com 2 a 20 estações pares. Centraliza alimentação, escape e conexão elétrica em um conjunto compacto e modular. Possui conector D-Sub de 25 pinos, saídas para tubos Ø4 mm e opções DC 24 V ou DC 12 V. Indicada para máquinas com múltiplos comandos pneumáticos e espaço reduzido.
A Válvula Solenoide Integrada 3/2 Vias CPV15S AirTAC reúne múltiplas válvulas pneumáticas em um único conjunto, centralizando a alimentação, o escape e a conexão elétrica.
Disponível em configurações pares de 2 a 20 estações, a série permite controlar diversos pontos pneumáticos com menor ocupação de espaço e redução da quantidade de mangueiras, conexões e cabos empregados na montagem.
A conexão elétrica é realizada por meio de um conector D-Sub de 25 pinos, facilitando a integração com CLPs e outros controladores. O sistema centralizado melhora a organização da instalação e agiliza as intervenções de manutenção.
As conexões de alimentação e escape possuem tamanho de 1/8", com opção de rosca G, enquanto as saídas individuais utilizam engates rápidos para tubos de Ø4 mm. O conjunto trabalha com pressão de até 0,8 MPa e está disponível nas tensões DC 24 V e DC 12 V.
A construção modular permite utilizar placas de fechamento e adicionar válvulas conforme o sistema for ampliado. O acionamento manual auxilia em testes e diagnósticos, tornando a CPV15S uma solução compacta e flexível para máquinas com múltiplos comandos pneumáticos.
- Construção integrada
- Conector D-Sub de 25 pinos
- Estrutura modular
- Alimentação centralizada
- Expansão simplificada
- Acionamento manual

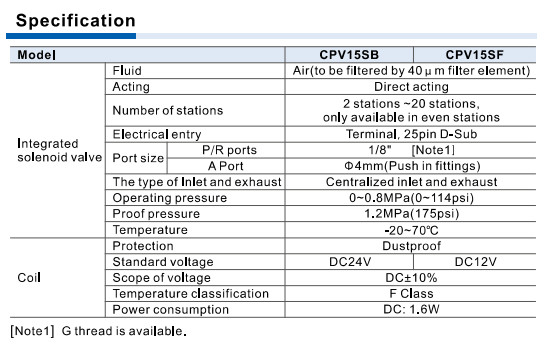

| Marca | AirTAC |
| Série | CPV15S |
| Produto | Válvula solenoide integrada |
| Configuração das válvulas | 3/2 vias |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Quantidade de estações | 2 a 20 posições |

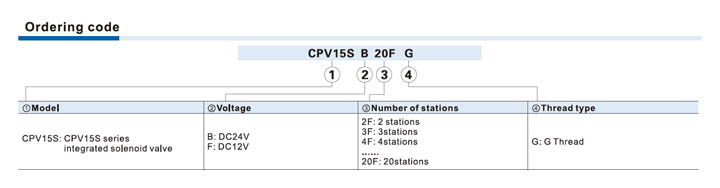

| Estações disponíveis | 2F, 4F, 6F, 8F, 10F, 12F, 14F, 16F, 18F e 20F |
| Configuração de estações | Somente quantidades pares |
| Entrada elétrica | Terminal com conector D-Sub de 25 pinos |
| Tipo de alimentação e escape | Centralizados |
| Conexões P/R | 1/8" |
| Opção de rosca | Rosca G disponível |
| Conexões de saída A | Engate rápido para tubo Ø4 mm |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tensão CPV15SB | DC 24 V |
| Tensão CPV15SF | DC 12 V |
| Tolerância de tensão | ±10% |
| Consumo elétrico | 1,6 W por bobina |
| Classe térmica | Classe F |
| Proteção | Proteção contra poeira |
| Diâmetro do orifício da válvula | Ø0,8 mm |
| Tempo de acionamento | Ligado <10 ms / desligado <10 ms |
| Acionamento manual | Disponível para ajustes e diagnósticos |
| Peso do conjunto de 2 estações | Aproximadamente 158,5 g, sem considerar as válvulas |
| Acréscimo a cada 2 estações | Aproximadamente 97,65 g |

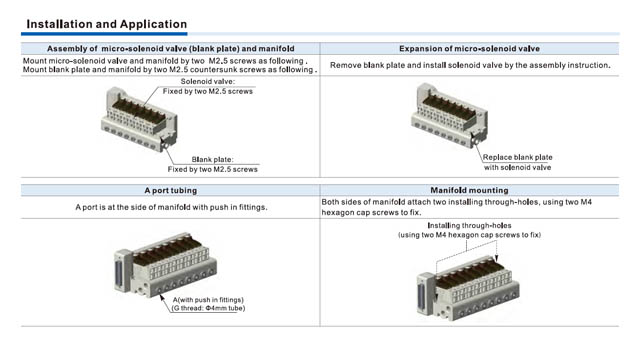

| Fixação das válvulas | Dois parafusos M2,5 |
| Fixação do conjunto | Dois parafusos Allen M4 |
| Bitola máxima recomendada no pino comum | 22 AWG |
