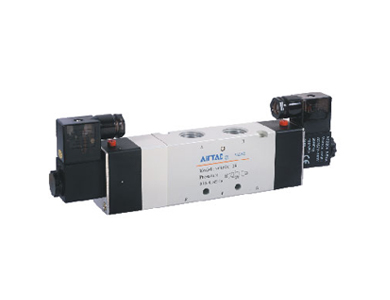

Linha 4V400 - Válvula Solenoide 5/2 e 5/3 vias
A 4V400 AirTAC é uma válvula solenoide pilotada de alta vazão, disponível em 5/2 ou 5/3 vias. Possui simples ou dupla solenóide e opções de centro fechado, em escape ou pressurizado. Utiliza conexões de 1/2", possui cinco opções de tensão e pode ser fornecida com rosca G. Indicada para cilindros de grande porte e sistemas com alta demanda de ar comprimido.
A Válvula Solenoide Série 4V400 AirTAC foi desenvolvida para controlar cilindros pneumáticos de grande porte e outros atuadores com alta demanda de vazão.
A linha inclui o modelo 4V410 de 5/2 vias com simples solenóide e o 4V420 de 5/2 vias com dupla solenóide e memória de posição. Para aplicações que exigem uma condição intermediária, estão disponíveis os modelos 4V430C, 4V430E e 4V430P.
O modelo 4V430C bloqueia as vias na posição central, o 4V430E direciona as saídas para o escape e o 4V430P mantém as saídas pressurizadas. Essas configurações permitem controlar o comportamento do atuador durante a parada.
Todas as portas pneumáticas possuem conexão de 1/2", com opção de rosca G. Os modelos de 5/2 vias alcançam área efetiva de 48 mm² e coeficiente de vazão Cv 2,82.
A série trabalha com pressão de 0,15 a 0,8 MPa e está disponível nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V. A possibilidade de montagem em manifold facilita a organização de sistemas com múltiplas válvulas de alta vazão.
- Alta capacidade de vazão
- Cinco funções disponíveis
- Simples ou dupla solenóide
- Memória de posição
- Proteção IP65
- Montagem em manifold

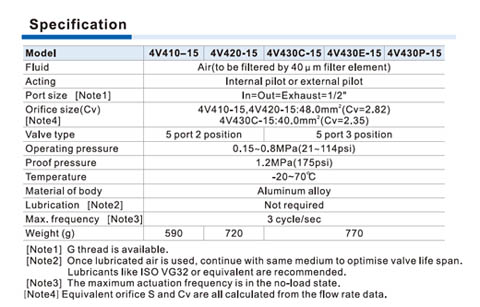

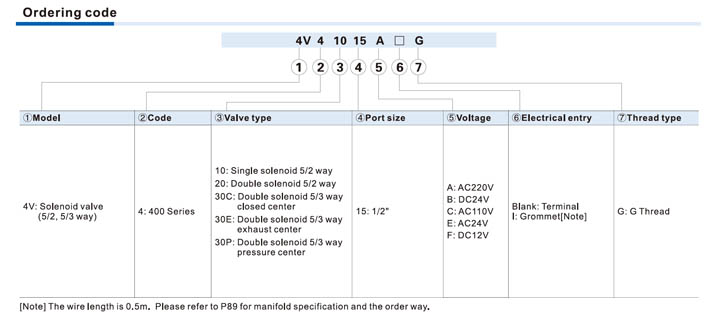

| Marca | AirTAC |
| Série | 4V400 |
| Produto | Válvula solenoide |
| Configurações | 5/2 vias ou 5/3 vias |
| Tipo de acionamento | Pilotado internamente ou externamente |
| Modelo 4V410 | 5/2 vias com simples solenóide |
| Modelo 4V420 | 5/2 vias com dupla solenóide e memória |
| Modelo 4V430C | 5/3 vias com centro fechado |
| Modelo 4V430E | 5/3 vias com centro em escape |
| Modelo 4V430P | 5/3 vias com centro pressurizado |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Conexões de entrada, saída e escape | 1/2" |
| Opção de rosca | Rosca G disponível |
| Área efetiva 4V410-15 e 4V420-15 | 48 mm² |
| Coeficiente de vazão 4V410-15 e 4V420-15 | Cv 2,82 |
| Área efetiva 4V430C-15 | 40 mm² |
| Coeficiente de vazão 4V430C-15 | Cv 2,35 |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Lubrificante recomendado, quando utilizado | ISO VG32 ou equivalente |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em AC 220 V | 4,5 VA |
| Consumo em AC 110 V | 4,5 VA |
| Consumo em AC 24 V | 5,0 VA |
| Consumo em DC 24 V | 3,0 W |
| Consumo em DC 12 V | 2,5 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 3 ciclos por segundo, sem carga |
| Peso aproximado 4V410 | 590 g |
| Peso aproximado 4V420 | 720 g |
| Peso aproximado 4V430 | 770 g |
| Acionamento manual | Disponível para testes e regulagens |
| Montagem | Individual ou em manifold |
