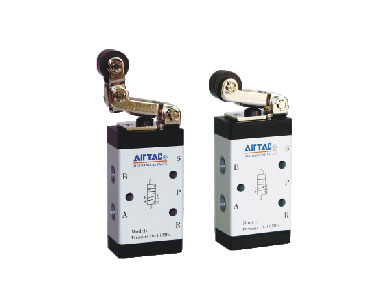

Linha M5 - Válvula Mecânica/Manual 5/2 Vias
Válvula pneumática 5/2 vias com acionamento direto. Disponível com botões, alavancas, roletes e seletores. Indicada para comandar cilindros pneumáticos de dupla ação. Possui conexões M5, 1/8" e 1/4".
A válvula de controle AirTAC Série M5 é uma válvula pneumática 5/2 vias desenvolvida principalmente para comandar o avanço e o retorno de cilindros de dupla ação. A variedade de operadores permite sua aplicação em comandos manuais, detecção mecânica de posição e funções de fim de curso.
A linha oferece versões com acionamento básico, alavanca curta ou longa, rolete, rolete com retorno livre, botão cogumelo, botão plano, botão saliente, seletor e sistema com trava. Dependendo da configuração, a válvula pode apresentar retorno automático ou reposicionamento manual.
Sua estrutura interna deslizante reduz a influência da pressão de trabalho sobre a força de acionamento, proporcionando resposta rápida e operação estável. A saída de escape localizada na parte superior facilita a instalação de silenciadores, enquanto o corpo em liga de alumínio e a ausência de lubrificação obrigatória favorecem confiabilidade e baixa manutenção.
- Diversos acionamentos
- Comutação sensível
- Sem efeito de contrapressão
- Montagem versátil
- Boa vedação
- Dispensa lubrificação

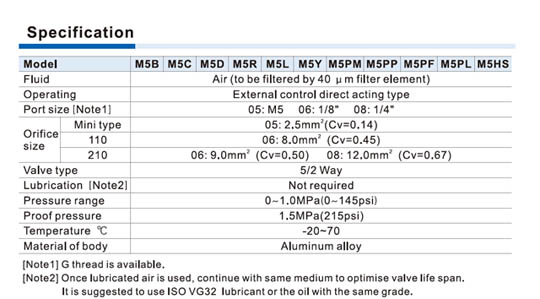

| Tipo de válvula | 5/2 vias |
| Funcionamento | Acionamento externo, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | M5, 1/8" e 1/4" |
| Rosca opcional | G |
| Coeficiente de vazão | Cv 0,14 a 0,67 |
| Área efetiva | 2,5 a 12 mm² |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Acionamentos | Botão, alavanca, rolete, cogumelo, seletor e trava |
| Cores dos botões | Vermelho, verde ou preto |
