Linha PMF - Conexão Passa-Painel Fêmea
O PMF conecta um tubo pneumático a uma rosca macho através de painéis ou paredes. Possui engate rápido, rosca fêmea PT e corpo roscado para fixação bulkhead. Atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O Conector Fêmea de Painel PMF permite conduzir uma linha pneumática através de chapas, painéis, suportes ou paredes de máquinas. Uma extremidade possui engate rápido para o tubo, enquanto a outra oferece uma rosca fêmea PT para conexão com componentes de rosca macho.
Seu corpo atravessa o painel e utiliza uma rosca externa métrica para fixação, mantendo a conexão firme e organizada. Essa rosca serve apenas para montagem mecânica; a passagem pneumática utiliza a rosca fêmea PT especificada no código.
A série atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2". A rosca de fixação varia de M12×1 a M22×1 conforme o diâmetro do tubo.
O PMF trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Os engates rápidos facilitam a instalação e a manutenção. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Montagem em painel
- Rosca fêmea integrada
- Conexão instantânea
- Fixação segura
- Instalação organizada
- Ampla faixa de conexões

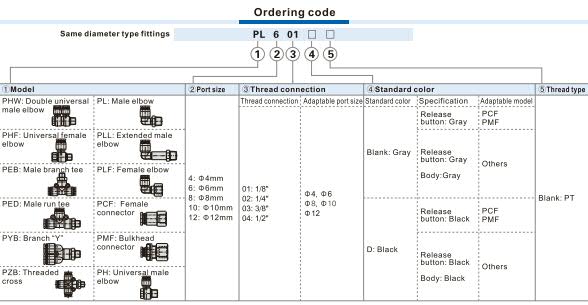

| Tipo | Conector pneumático fêmea de painel |
| Configuração | 1 tubo + 1 rosca fêmea |
| Formato | Reto |
| Tipo de montagem | Bulkhead ou passa-painel |
| Sistema de conexão do tubo | Engate rápido |
| Conexão funcional roscada | Rosca fêmea PT |
| Fixação no painel | Rosca externa métrica |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas fêmeas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubo Ø4 mm | PT1/8" e PT1/4" |
| Combinações para tubo Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubo Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubo Ø10 mm | PT1/8" a PT1/2" |
| Combinações para tubo Ø12 mm | PT1/4" a PT1/2" |
| Rosca de montagem para Ø4 mm | M12×1 |
| Rosca de montagem para Ø6 mm | M14×1 |
| Rosca de montagem para Ø8 mm | M16×1 |
| Rosca de montagem para Ø10 mm | M20×1 |
| Rosca de montagem para Ø12 mm | M22×1 |
| Identificação da cor preta | Letra D |

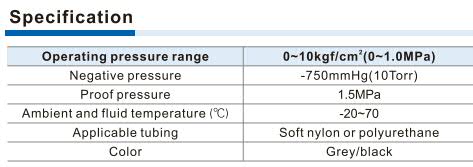

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Material do botão de liberação | POM |
| Material da guia | Liga de alumínio |
| Material da garra de retenção | POM |
| Material da mola interna | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material das partes roscadas | Latão |
| Tipo de rosca funcional | PT |
