Linha BPCF - Conexão Metálica Reta Fêmea

O Conector Fêmea BPCF-Metal é uma conexão pneumática reta utilizada para ligar tubos de nylon flexível ou poliuretano a válvulas, cilindros, manifolds e outros componentes que possuam rosca macho.

Sua configuração combina uma entrada para tubo com engate rápido e uma conexão interna PT. Dessa forma, elimina a necessidade de instalar um adaptador fêmea separado, reduzindo o número de componentes e simplificando a montagem do circuito.

Para conectar o tubo, basta cortá-lo perpendicularmente e inseri-lo completamente no engate. O mecanismo interno mantém o tubo preso e realiza a vedação. Na manutenção, o tubo pode ser removido pressionando-se o anel de liberação enquanto ele é puxado.

O corpo metálico recebe tratamento especial de niquelação, proporcionando resistência à corrosão e à contaminação. A construção utiliza componentes em latão, liga de alumínio e aço inoxidável, além de vedação em FKM/Viton adequada à faixa elevada de temperatura.

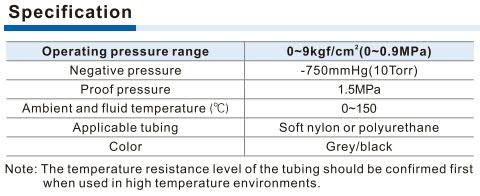

A série trabalha com pressão de até 0,9 MPa, suporta pressão de prova de 1,5 MPa e admite pressão negativa de até -750 mmHg. A temperatura permitida para o fluido e o ambiente varia de 0 a 150 °C, devendo-se confirmar previamente se o tubo utilizado também suporta a temperatura da aplicação.

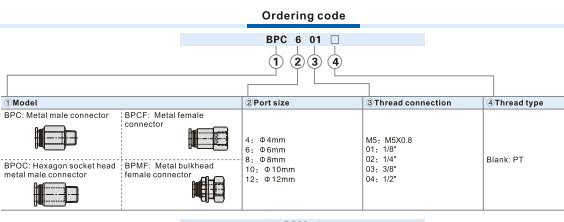

O BPCF está disponível para tubos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas fêmeas PT1/8, PT1/4, PT3/8 e PT1/2. Nem todas as combinações são fabricadas; a seleção deve respeitar os nove códigos apresentados no arquivo.

Durante a instalação, a rosca macho do equipamento deve receber um método de vedação compatível com a temperatura e o fluido utilizados. Deve-se evitar aperto excessivo, contaminação interna e esforços laterais sobre o tubo. A passagem de alta vazão e a construção metálica tornam o produto indicado para circuitos pneumáticos industriais convencionais e aplicações submetidas a temperaturas superiores às suportadas pelas conexões plásticas.
