Linha ACQ - Cilindro Compacto JIS

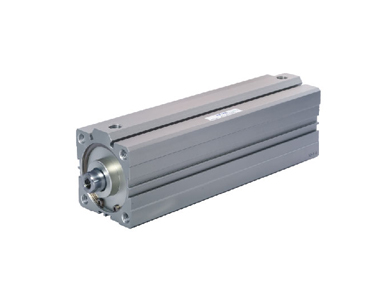

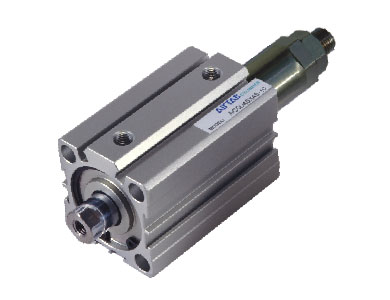

O cilindro pneumático da série ACQ é um atuador compacto de dupla ação desenvolvido conforme o padrão construtivo JIS. Seu formato reduzido permite gerar movimentos lineares com ótimo aproveitamento do espaço, sendo indicado para máquinas, dispositivos e sistemas de automação nos quais cilindros convencionais não podem ser instalados devido às limitações de montagem.

A linha possui 13 opções de diâmetro, abrangendo de 12 a 160 mm. Os modelos de 12 a 100 mm oferecem diferentes cursos padronizados de acordo com o diâmetro, enquanto os modelos de 32 a 100 mm também podem ser especificados com cursos longos de até 300 mm. Os diâmetros de 125, 140 e 160 mm ampliam a capacidade de força da série e também possuem cursos padronizados de até 300 mm.

O corpo apresenta diâmetro interno laminado e tratamento de anodização dura, proporcionando maior resistência ao desgaste e durabilidade durante os ciclos de operação. A união das tampas ao corpo é realizada por anel de retenção, enquanto a conexão entre o pistão e a haste utiliza uma estrutura rebitada, contribuindo para a compactação e confiabilidade do conjunto.

A vedação bidirecional do pistão possui capacidade de retenção de graxa, favorecendo uma movimentação uniforme e ajudando a preservar a lubrificação interna. O amortecimento por batentes elásticos reduz o impacto do pistão nas extremidades do curso, protegendo os componentes internos durante movimentos repetitivos.

A série trabalha com ar comprimido filtrado a 40 μm, pressão operacional entre 0,15 e 1,0 MPa e temperatura de -20 a 70 °C. Os modelos com diâmetros de 12 a 100 mm atingem velocidades de até 600 mm/s, enquanto os modelos de maior diâmetro operam em velocidades de até 500 mm/s.

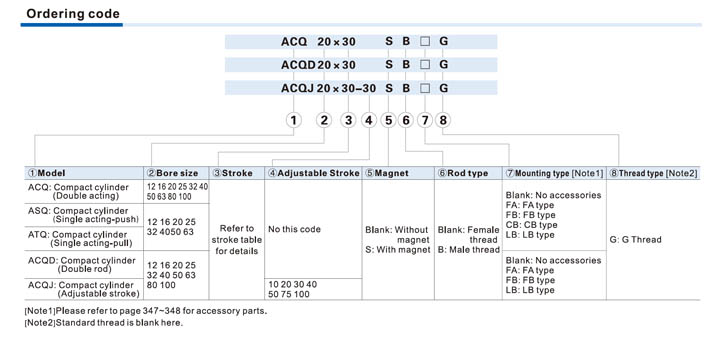

O corpo possui ranhuras para instalação de sensores magnéticos, permitindo monitorar a posição do pistão e integrar o cilindro aos comandos elétricos da máquina. Também estão disponíveis haste com rosca fêmea ou macho, opção de rosca G e diferentes acessórios de montagem para os modelos de 12 a 100 mm, facilitando a adaptação do cilindro às necessidades mecânicas de cada projeto.
