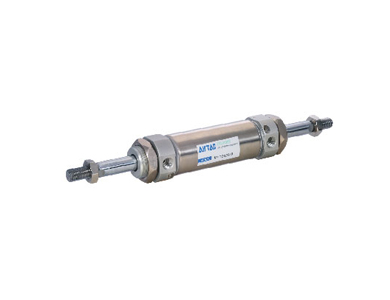

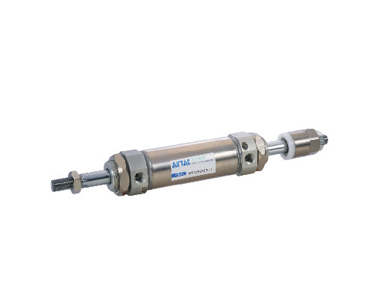

Linha MF - Minicilindro JIS - Corpo Curto

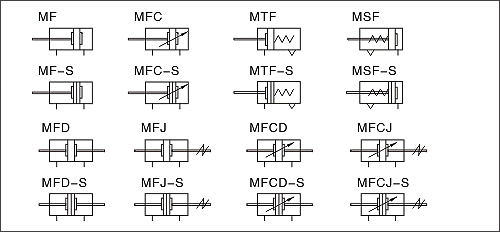

Os cilindros pneumáticos das Séries MF e MFC são minicilindros de dupla ação desenvolvidos conforme o padrão construtivo JIS. Foram projetados para aplicações que necessitam de movimentos rápidos, estrutura resistente e menor comprimento total de instalação.

Em comparação com cilindros ISO 6432 de mesmo diâmetro e curso, a linha MF apresenta comprimento mais compacto. Essa característica facilita sua instalação em máquinas com espaço limitado e permite reduzir o tamanho dos conjuntos mecânicos sem abrir mão da capacidade de atuação pneumática.

A Série MF utiliza batentes elásticos internos para reduzir o impacto do pistão nas extremidades do curso. Essa configuração é indicada para movimentos de baixa ou média energia nos quais não seja necessário regular individualmente a desaceleração.

A Série MFC conta com amortecimento pneumático ajustável, permitindo controlar a desaceleração do pistão no final do avanço e do retorno. O ajuste proporciona movimentos mais suaves, reduz vibrações e ruídos e ajuda a preservar o cilindro e os componentes movimentados.

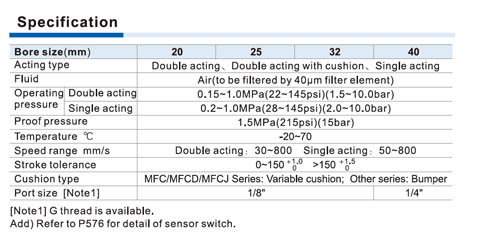

As duas séries estão disponíveis em diâmetros de 20, 25, 32 e 40 mm, com cursos padronizados de 10 a 500 mm. Cursos especiais podem chegar a 800 mm, permitindo atender aplicações que necessitam de deslocamentos maiores.

O conjunto trabalha com pressão de 0,15 a 1,0 MPa e velocidade de até 800 mm/s. Essa faixa operacional permite utilizar os cilindros em equipamentos com ciclos rápidos, movimentos repetitivos e diferentes necessidades de força.

O pistão utiliza uma vedação bidirecional compacta com capacidade de retenção do lubrificante. Essa estrutura favorece a estabilidade do movimento e contribui para reduzir o desgaste durante operações contínuas.

O corpo utiliza tubo de aço inoxidável de alta precisão, oferecendo boa resistência mecânica e proteção contra corrosão em ambientes industriais convencionais. As tampas dianteira e traseira são conectadas ao tubo por um processo de prensagem e rebitagem, formando um conjunto compacto e confiável.

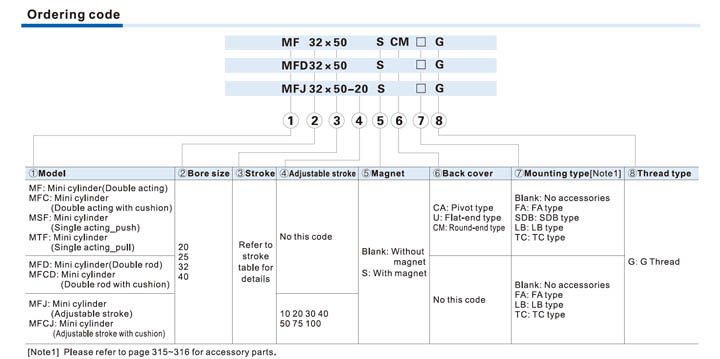

Diferentes configurações de tampa traseira permitem adaptar o cilindro à geometria do equipamento. Estão disponíveis versões articuladas, planas e arredondadas, além de opções de montagem básica, flange dianteiro, suporte SDB, suporte lateral LB e articulação TC.

O sensor magnético opcional permite monitorar as posições do pistão e integrar o cilindro a CLPs, válvulas direcionais e sistemas automatizados. Assim, a máquina pode confirmar eletricamente os movimentos de avanço e retorno durante cada ciclo.

As Séries MF e MFC são indicadas para máquinas de embalagem, linhas de montagem, dispositivos de fixação, sistemas de posicionamento, equipamentos têxteis, alimentadores e outras aplicações que exigem um cilindro compacto, rápido e resistente. A MFC é especialmente recomendada quando a suavidade da parada e o controle de impacto são fatores importantes.
