Linha TCL/TCM - Cilindro Guiado JIS

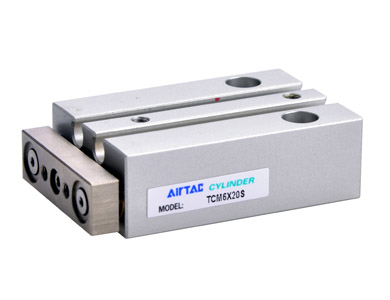

Os cilindros guiados das Séries TCL e TCM são atuadores pneumáticos de dupla ação desenvolvidos conforme o padrão JIS. Sua construção reúne o cilindro de acionamento e duas hastes-guia em um único corpo, formando um conjunto compacto para movimentação linear controlada.

As duas hastes-guia impedem a rotação da placa frontal e absorvem parte das cargas radiais e dos momentos aplicados ao conjunto. Isso proporciona maior estabilidade do que um cilindro convencional sem guia, principalmente quando a carga está descentralizada ou precisa manter sua orientação durante todo o movimento.

A principal diferença entre as séries está no sistema de guia. A TCL utiliza rolamentos lineares de esferas, oferecendo menor atrito, maior precisão e movimento mais suave. É indicada para movimentos verticais, ciclos frequentes e aplicações que exigem elevada capacidade de guiamento e repetibilidade.

A TCM utiliza buchas deslizantes de bronze, oferecendo maior resistência a impactos horizontais, cargas radiais e esforços de torção. Essa construção é especialmente indicada para aplicações robustas, nas quais o conjunto está sujeito a esforços laterais ou condições operacionais mais severas.

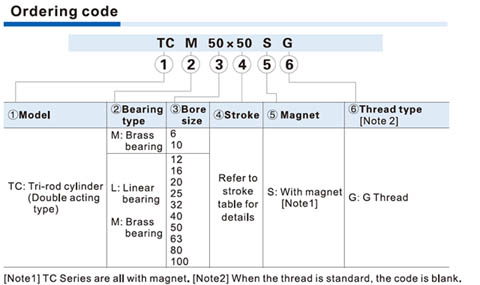

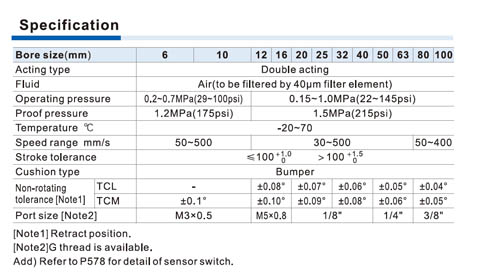

A Série TCL está disponível em diâmetros de 12 a 100 mm, enquanto a TCM atende diâmetros de 6 a 100 mm. Os cursos padronizados variam de 5 a 250 mm, de acordo com o diâmetro selecionado, possibilitando aplicações desde pequenos mecanismos de precisão até movimentações com cargas mais elevadas.

O cilindro de acionamento e as unidades de guia ficam integrados no mesmo corpo, reduzindo a necessidade de acessórios externos e aproveitando melhor o espaço da máquina. A placa frontal permite a instalação direta de peças, ferramentas, garras, batentes ou pequenos dispositivos de automação.

O corpo oferece diferentes alternativas de montagem pelas superfícies superior, inferior e traseira. Também possui duas opções de entrada e saída de ar, facilitando o direcionamento das mangueiras conforme o espaço disponível no equipamento.

Todos os modelos possuem ímã incorporado e canais para instalação de sensores magnéticos. Essa característica permite monitorar as posições de avanço e retorno e integrar o cilindro aos sistemas de controle da máquina.

As Séries TCL e TCM são indicadas para operações de posicionamento, alimentação, transferência, prensagem leve, separação, elevação, montagem e manipulação de componentes. A TCL prioriza precisão e baixo atrito, enquanto a TCM prioriza robustez e resistência a cargas radiais e impactos.
