Linha Y Joint - Garfo Articulado para Cilindro

A Junta Y é um acessório desenvolvido para conectar a haste de cilindros pneumáticos ao mecanismo acionado. Sua extremidade bifurcada forma um encaixe em Y, permitindo que a peça móvel seja posicionada entre os dois braços da junta e fixada por um pino transversal.

Esse sistema cria uma conexão articulada que permite movimento angular em um eixo, acompanhando a trajetória do mecanismo durante o avanço e o retorno do cilindro. É indicada para aplicações nas quais uma conexão totalmente rígida poderia gerar esforço inadequado na haste ou dificultar o movimento da carga.

A fixação por pino facilita a montagem, a manutenção e a desmontagem do conjunto, além de proporcionar uma ligação mecânica segura. A articulação também ajuda a acomodar pequenas variações angulares ocorridas durante o funcionamento, desde que o movimento esteja no mesmo plano da junta.

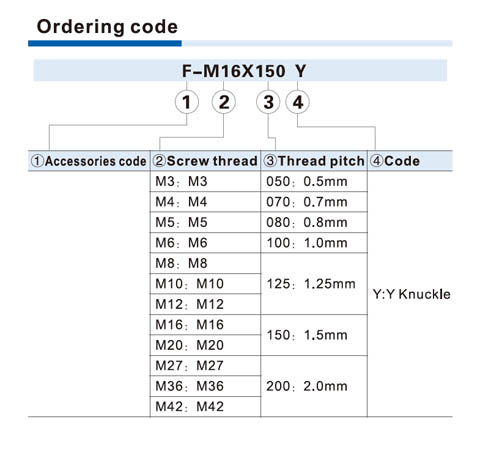

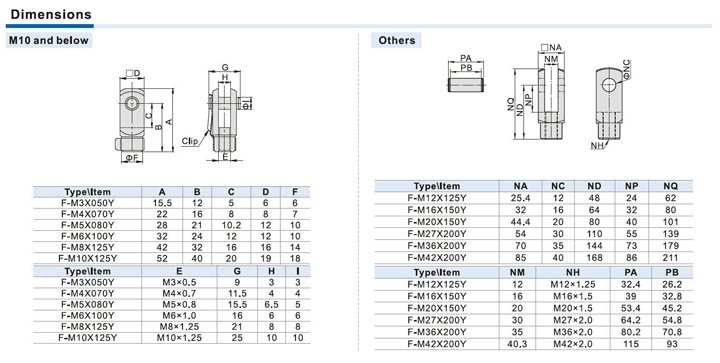

A linha oferece modelos com roscas métricas de M3 a M42 e passos entre 0,5 e 2,0 mm. A escolha correta deve considerar o diâmetro e o passo da rosca da haste, além das dimensões do encaixe e do pino exigidas pelo mecanismo.

A Junta Y pode ser utilizada com diferentes cilindros AirTAC, incluindo modelos das séries MI, MPG, SAI e SGC, conforme o diâmetro e a configuração da haste. É especialmente adequada para dispositivos de abertura, fechamento, basculamento, posicionamento e acionamentos mecânicos que necessitam de uma conexão articulada e removível.
