Linha BSAI - Cilindro ISO 15552 com Trava Intermediária

O cilindro pneumático Série BSAI é um atuador de dupla ação desenvolvido conforme a norma ISO 15552 e equipado com um sistema mecânico de travamento por mola e elementos de fixação tipo pinça. O mecanismo permite reter a haste em diferentes posições dentro do curso, oferecendo maior segurança e controle em aplicações que precisam manter uma carga ou componente temporariamente posicionado.

Diferentemente da Série SAIL, cujo bloqueio ocorre no final do curso, a Série BSAI pode realizar o travamento em posições intermediárias. A retenção é bidirecional, funcionando tanto durante o avanço quanto durante o retorno da haste, independentemente do sentido de movimentação do pistão.

O bloqueio é realizado mecanicamente pela ação da mola, enquanto o destravamento pode ser feito por pressão pneumática ou manualmente. Essa configuração permite liberar o cilindro durante instalações, ajustes ou procedimentos de manutenção, além de facilitar sua integração ao circuito pneumático da máquina.

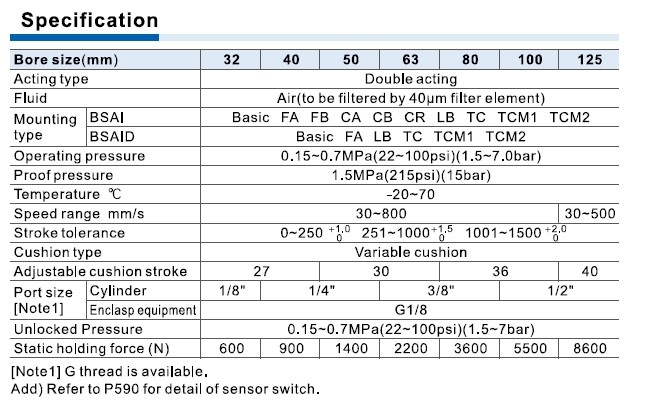

A força estática de retenção varia conforme o diâmetro do cilindro: 600 N para Ø32, 900 N para Ø40, 1.400 N para Ø50, 2.200 N para Ø63, 3.600 N para Ø80, 5.500 N para Ø100 e até 8.600 N para Ø125. Essa ampla faixa permite selecionar o modelo adequado de acordo com a carga que deverá permanecer posicionada.

Sua construção utiliza como base o corpo padronizado da Série SAI, proporcionando compatibilidade com sensores magnéticos e com grande parte dos acessórios de montagem da linha. O conjunto de travamento possui estrutura compacta, contribuindo para economizar espaço na instalação sem comprometer a força de retenção.

O amortecimento pneumático ajustável reduz impactos no final do curso e proporciona movimentos mais suaves. A série trabalha com pressões de 0,15 a 0,7 MPa e oferece velocidades de até 800 mm/s, dependendo do diâmetro selecionado.

A trava da Série BSAI deve ser utilizada como um dispositivo de retenção após a parada do cilindro, e não como freio dinâmico para interromper a haste durante o movimento. Para o destravamento seguro, as pressões nos dois lados do pistão devem estar equilibradas ou o cilindro deve estar completamente parado.

A Série BSAI é indicada para sistemas de posicionamento, movimentação vertical ou horizontal, dispositivos de fixação, linhas de montagem, máquinas de embalagem e outras aplicações industriais que exigem retenção bidirecional, controle de posição e maior segurança operacional.
