Linha TACQ - Cilindro Compacto Guiado JIS
Cilindro pneumático compacto de dupla ação com duas hastes-guia e função antirrotação. Desenvolvido conforme o padrão JIS, suporta cargas laterais superiores às de um cilindro compacto convencional. Disponível em diâmetros de 12 a 100 mm e cursos padronizados de até 100 mm. Indicado para movimentações que exigem estabilidade, precisão e controle da rotação da carga.

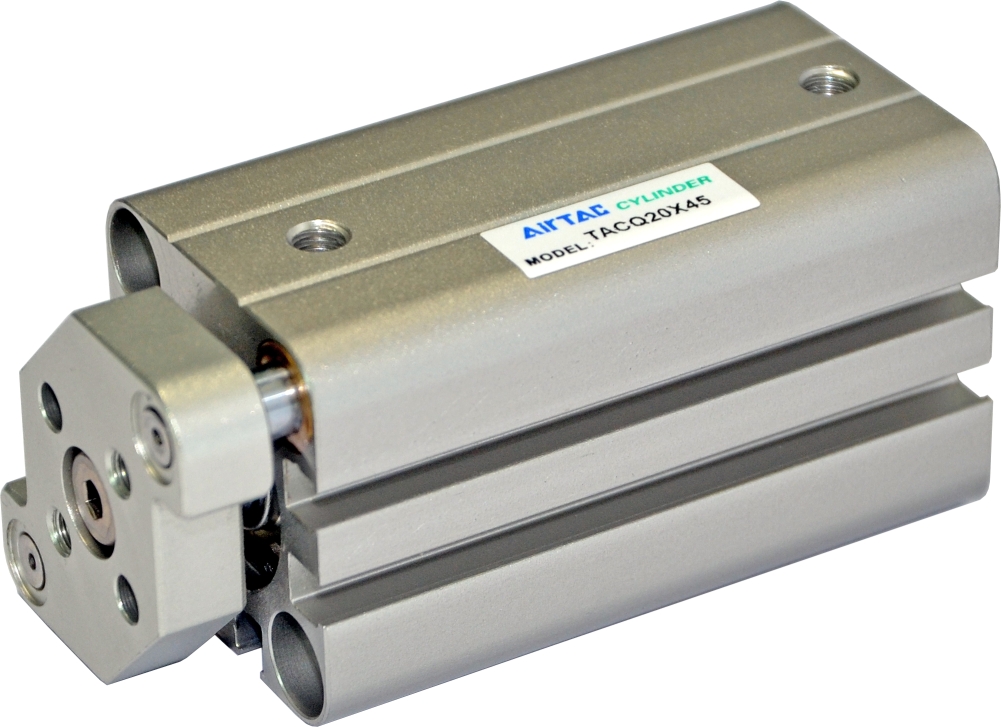

O cilindro pneumático da série TACQ é um atuador compacto de dupla ação equipado com duas hastes-guia paralelas à haste principal. Essa configuração impede a rotação da placa dianteira e proporciona maior estabilidade durante o avanço e o retorno, permitindo movimentar, posicionar, elevar ou prensar componentes com mais segurança e precisão.
Sua construção guiada permite suportar cargas laterais e momentos superiores aos de um cilindro compacto convencional. Por isso, a série TACQ é indicada para aplicações em que a carga não está perfeitamente alinhada ao eixo da haste ou precisa manter uma orientação definida durante todo o movimento.
A placa frontal integra a haste do cilindro às duas guias, formando uma base para a instalação direta de dispositivos, ferramentas, garras, batentes e pequenos mecanismos. Essa configuração pode reduzir a necessidade de desenvolver sistemas externos de guiamento, simplificando o projeto mecânico e economizando espaço na máquina.
A série está disponível em diâmetros de 12 a 100 mm. Os cursos padronizados variam conforme o diâmetro: os modelos menores possuem cursos de até 30 ou 50 mm, enquanto os diâmetros de 32 a 100 mm podem alcançar até 100 mm. A tolerância antirrotação chega a ±0,15° nos modelos de 20 a 100 mm.
O corpo apresenta tratamento de anodização dura em sua superfície interna, oferecendo boa resistência à abrasão e maior durabilidade. A vedação bidirecional do pistão possui capacidade de retenção de graxa, auxiliando na lubrificação e na uniformidade do movimento ao longo dos ciclos de operação.
O amortecimento por batente elástico ajuda a absorver o impacto do pistão no final do curso. O cilindro trabalha com pressão de 0,15 a 1,0 MPa, velocidade de 30 a 500 mm/s e ar comprimido filtrado a 40 μm.
O corpo também possui ranhuras para instalação de sensores magnéticos, permitindo monitorar as posições de avanço e retorno do pistão. Com sua combinação de formato compacto, guiamento integrado e resistência a cargas laterais, a série TACQ é especialmente adequada para processos de montagem, alimentação, transferência, posicionamento, fixação e automação industrial.
- Dupla haste-guia
- Movimento antirrotação
- Suporta carga lateral
- Estrutura compacta
- Alta estabilidade

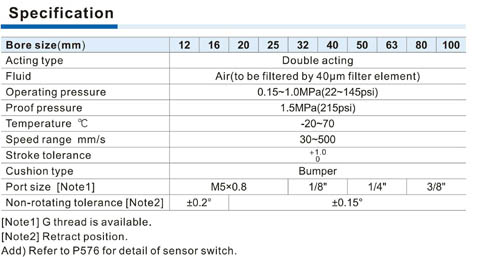

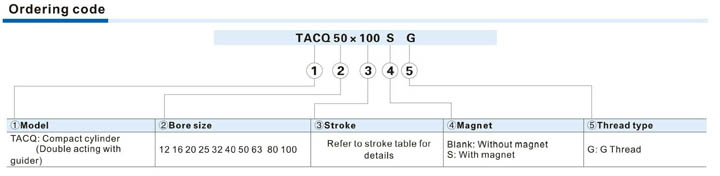

| Tipo de atuação | Dupla ação |
| Construção | Cilindro compacto guiado |
| Norma construtiva | JIS |
| Diâmetros | 12, 16, 20, 25, 32, 40, 50, 63, 80 e 100 mm |
| Cursos padronizados | 5 a 100 mm, conforme o diâmetro |
| Pressão de trabalho | 0,15 a 1,0 MPa |
| Pressão de teste | 1,5 MPa |
| Fluido | Ar comprimido filtrado a 40 μm |
| Temperatura de trabalho | -20 a 70 °C |
| Velocidade | 30 a 500 mm/s |
| Amortecimento | Batente elástico |
| Tolerância antirrotação Ø12 e Ø16 | ±0,2° |
| Tolerância antirrotação Ø20 a Ø100 | ±0,15° |
| Conexão Ø12 a Ø25 | M5×0,8 |
| Conexão Ø32 e Ø40 | 1/8" |
| Conexão Ø50 e Ø63 | 1/4" |
| Conexão Ø80 e Ø100 | 3/8" |
| Sensor magnético | Opcional |
| Rosca G | Opcional |
