Linha MCK - Cilindro de Fixação para Solda

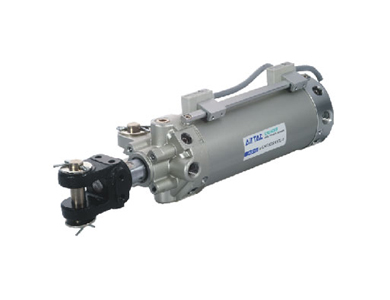

O AirTAC MCK é um cilindro pneumático de fixação desenvolvido especialmente para máquinas, dispositivos e linhas de soldagem automatizada. Sua construção combina elevada força linear, resistência a ambientes industriais agressivos e recursos integrados de controle do movimento.

A série utiliza atuação de dupla ação, com avanço e retorno comandados por ar comprimido. Está disponível nos diâmetros de 40, 50, 63 e 80 mm, oferecendo força teórica de avanço entre 628 e 2.513 N a 0,5 MPa. Os cursos padronizados variam de 50 a 150 mm.

Um de seus principais diferenciais é o anel raspador metálico instalado na tampa dianteira. Esse componente ajuda a impedir a entrada de poeira, partículas e respingos de solda, protegendo a haste e as vedações internas. A solução apresenta maior resistência e durabilidade que proteções flexíveis convencionais.

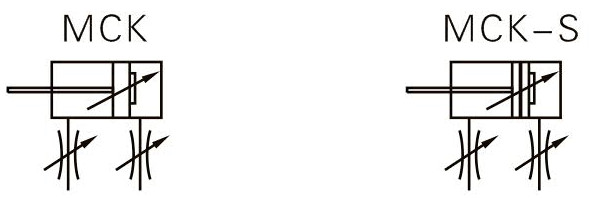

O cilindro possui regulagem de velocidade incorporada às tampas, reduzindo a necessidade de instalar controladores externos próximos às conexões. O amortecimento variável na tampa traseira permite ajustar a desaceleração no final do curso, enquanto a tampa dianteira pode receber amortecimento opcional.

Para aplicações próximas a equipamentos de soldagem, a Série MCK pode trabalhar com o sensor antimagnetismo DS1-69AM e seu respectivo suporte. Esse sensor foi desenvolvido para ambientes sujeitos a campos magnéticos intensos, ajudando a evitar leituras incorretas durante a operação.

Também é possível utilizar sensores magnéticos convencionais em aplicações sem interferência magnética elevada. As versões com ímã incorporado ao pistão permitem monitorar as posições de avanço e retorno do cilindro e integrar esses sinais ao CLP ou sistema de controle da máquina.

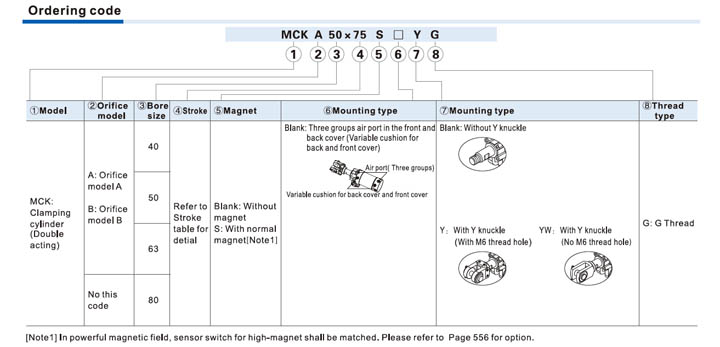

A montagem é realizada por suportes articulados duplos. Nos diâmetros de 40, 50 e 63 mm, estão disponíveis os modelos de dobradiça A e B, com diferentes larguras. O diâmetro de 80 mm utiliza uma configuração própria. O conjunto também pode receber garfo Y com ou sem furo roscado M6.

As interfaces de entrada de ar estão distribuídas em diferentes posições nas tampas, facilitando o direcionamento das mangueiras conforme o espaço disponível na máquina. A conexão pneumática é de 1/4" nos modelos de 40 a 63 mm e de 3/8" no modelo de 80 mm, com rosca G opcional.

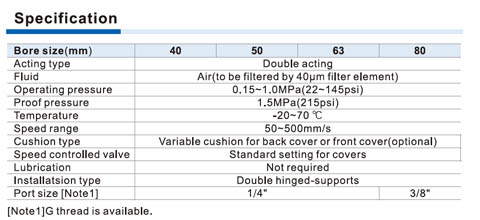

A Série MCK opera com pressão entre 0,15 e 1,0 MPa, velocidade de 50 a 500 mm/s e temperatura de -20 a 70 °C. O projeto dispensa lubrificação adicional e deve ser alimentado com ar comprimido filtrado a 40 µm ou mais fino.
