Linha RMH - Cilindro Sem Haste Magnético com Guia Linear

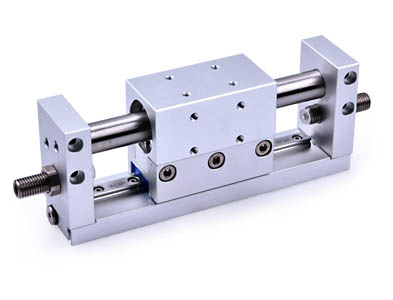

O cilindro Série RMH é um atuador pneumático sem haste que combina acoplamento magnético e guia linear integrada. Sua construção foi desenvolvida para aplicações que exigem movimentação precisa, boa capacidade de carga e elevada resistência à rotação do carro.

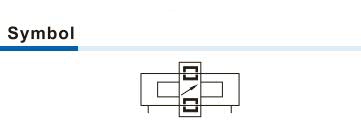

O pistão interno possui ímãs permanentes que se acoplam magneticamente ao carro externo. Quando o ar comprimido movimenta o pistão dentro do tubo, o carro acompanha esse deslocamento sem a necessidade de uma haste ou ligação mecânica atravessando o corpo do cilindro.

A ausência de haste externa reduz o espaço necessário para instalação, pois o comprimento do cilindro permanece praticamente constante durante o funcionamento. Isso permite realizar cursos maiores em equipamentos com espaço limitado na direção do movimento.

A guia linear integrada é o principal diferencial da Série RMH. Ela controla o deslocamento do carro, reduz a rotação e melhora a estabilidade quando existem cargas laterais, momentos ou cargas posicionadas fora do centro.

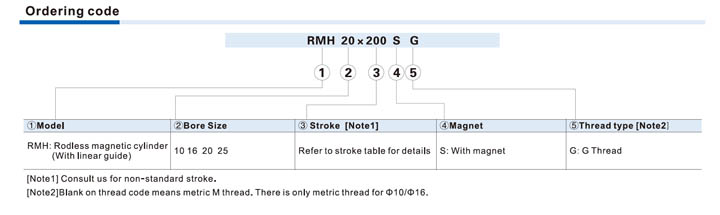

A série está disponível nos diâmetros de 10, 16, 20 e 25 mm, com cursos padronizados entre 50 e 800 mm. A capacidade de carga varia conforme o diâmetro, curso e orientação de montagem, podendo alcançar até 8 kg nas condições previstas pelo catálogo.

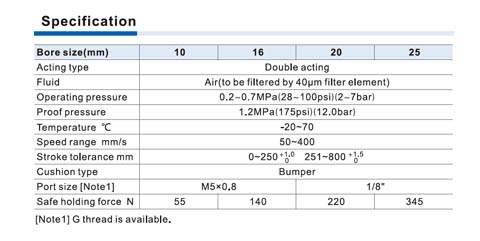

A força segura de acoplamento magnético varia de 55 N no diâmetro de 10 mm até 345 N no diâmetro de 25 mm. A seleção deve considerar a massa movimentada, a velocidade, a posição do centro de gravidade e as forças externas aplicadas ao carro.

O cilindro possui dois parafusos ajustáveis nas extremidades, permitindo pequenas regulagens das posições finais. Esses componentes podem ser substituídos por amortecedores hidráulicos quando a aplicação exigir maior absorção de energia e paradas mais suaves.

As conexões de entrada e saída de ar ficam posicionadas no mesmo lado do cilindro. Essa configuração simplifica a instalação das mangueiras, melhora a organização do equipamento e facilita a montagem em espaços com acesso limitado.

A Série RMH também possui trilho dedicado para sensores magnéticos CMSH, DMSH e EMSH. Os sensores permitem identificar as posições do carro e integrar o movimento aos comandos elétricos ou eletrônicos da máquina.

O isolamento entre o pistão interno e o carro externo contribui para proteger o circuito pneumático contra poeira. Para preservar o acoplamento magnético, recomenda-se utilizar materiais não magnéticos nas peças diretamente instaladas sobre o carro.

A Série RMH é indicada para posicionamento, transferência, alimentação de máquinas, movimentação de componentes, sistemas de inspeção, embalagem e outras automações que necessitem de curso prolongado, guia linear e elevada precisão em um conjunto compacto.
