Linha QCK - Cilindro de Fixação Rotativo

O AirTAC QCK é um cilindro pneumático de fixação rotativa que combina dois movimentos em uma única unidade: primeiro realiza a rotação do braço e, em seguida, executa o movimento linear de fixação. Essa operação libera a área de trabalho durante a colocação ou retirada da peça e posiciona o braço somente no momento da prensagem.

A série é especialmente indicada para gabaritos de soldagem, dispositivos de montagem, usinagem, inspeção e linhas automatizadas nas quais o braço de fixação não pode permanecer sobre a peça durante o carregamento ou descarregamento.

O braço realiza uma rotação de 90° e pode ser configurado para girar à esquerda ou à direita durante o avanço da haste. Após completar a rotação, o cilindro continua seu deslocamento linear para pressionar e manter a peça na posição de trabalho.

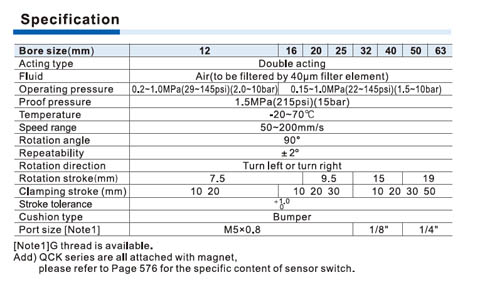

Estão disponíveis os diâmetros de 12, 16, 20, 25, 32, 40, 50 e 63 mm. Os cursos lineares de fixação variam entre 10 e 50 mm conforme o diâmetro selecionado, permitindo atender desde pequenos dispositivos até aplicações que exigem maior força e deslocamento.

A repetibilidade angular de ±2° proporciona posicionamento consistente do braço nos ciclos sucessivos. Para preservar o mecanismo de rotação e evitar impactos excessivos, a velocidade deve ser regulada entre 50 e 200 mm/s por meio de válvulas controladoras de fluxo.

A haste recebe tratamento superficial QPQ, que aumenta a resistência ao desgaste e à ação de respingos de solda. Essa proteção é especialmente importante em células de soldagem, onde partículas quentes podem aderir à superfície da haste e prejudicar as vedações.

A tampa dianteira possui anel raspador em aço inoxidável, responsável por remover poeira, partículas e resíduos da haste antes que eles alcancem os componentes internos. Essa construção contribui para maior durabilidade e estabilidade de funcionamento em ambientes industriais agressivos.

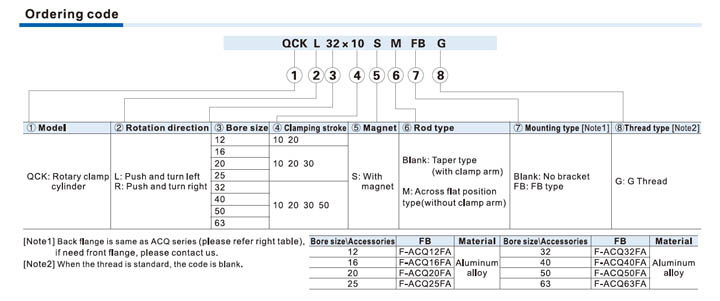

A versão padrão utiliza haste cônica e é fornecida com braço de fixação. A versão identificada pela letra M possui haste com faces planas e não acompanha o braço, permitindo que o cliente desenvolva um componente personalizado para sua aplicação.

Todos os cilindros da Série QCK possuem ímã incorporado ao pistão. As ranhuras ao redor do corpo facilitam a instalação de sensores magnéticos para detectar as posições do movimento e transmitir essas informações ao CLP ou sistema de controle.

As dimensões de montagem do corpo são compatíveis com a Série ACQ, permitindo utilizar acessórios correspondentes, incluindo a flange traseira FB. Essa compatibilidade facilita a padronização de componentes e a integração em projetos existentes.

A instalação pode ser realizada pela parte superior ou inferior utilizando flange. O cilindro deve permanecer alinhado com a carga e não deve receber esforços laterais durante a rotação ou fixação, pois esses esforços podem danificar o mecanismo interno e reduzir sua vida útil.

A Série QCK opera com ar comprimido filtrado a 40 µm ou mais fino, em temperaturas de -20 a 70 °C. Os modelos de 12 e 16 mm trabalham com pressão mínima de 0,2 MPa, enquanto os demais podem operar a partir de 0,15 MPa; todos suportam pressão máxima de trabalho de 1,0 MPa.
