Linha QDK - Cilindro de Fixação Rotativo Horizontal

O AirTAC QDK é um cilindro pneumático de fixação rotativa horizontal desenvolvido para aplicações nas quais o braço precisa sair da área de trabalho sem realizar deslocamento vertical durante a rotação. O conjunto combina um giro de 90° com um curso linear de 5 mm para fixar a peça.

Diferentemente dos cilindros rotativos convencionais, a Série QDK completa toda a rotação no plano horizontal. Como o curso correspondente à etapa de rotação é zero, o braço não se eleva durante o giro, reduzindo a altura necessária para instalação e movimentação.

Essa característica torna o QDK indicado para gabaritos compactos, dispositivos de montagem, sistemas de inspeção, linhas de soldagem e máquinas com limitações de espaço acima da peça. Durante o carregamento, o braço permanece afastado e, no ciclo de fixação, gira horizontalmente até alcançar a posição de trabalho.

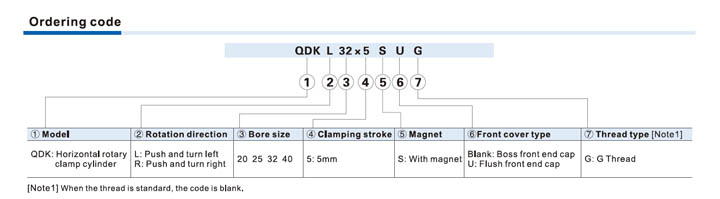

O sentido de rotação é definido pelo código do produto. A versão QDKL gira para a esquerda durante o avanço da haste, enquanto a QDKR gira para a direita. Após completar o giro de 90°, o cilindro executa o curso linear de 5 mm para pressionar a peça.

A linha está disponível nos diâmetros de 20, 25, 32 e 40 mm. A força teórica de fixação aumenta conforme o diâmetro e a pressão aplicada, permitindo selecionar o modelo adequado de acordo com a força necessária e as características do dispositivo.

O mecanismo utiliza dois pinos na ranhura de orientação da rotação. Essa construção melhora a estabilidade do movimento, reduz folgas e contribui para maior consistência do braço durante os ciclos repetitivos.

A repetibilidade angular de ±2° favorece o posicionamento uniforme do braço. Para proteger o mecanismo interno e evitar impactos causados pela inércia do braço e do dispositivo de fixação, recomenda-se controlar a velocidade com válvulas reguladoras de fluxo.

Todos os modelos possuem ímã incorporado ao pistão e ranhuras ao redor do corpo para instalação de sensores magnéticos. Esses sensores permitem monitorar as posições do cilindro e enviar os sinais ao CLP ou ao sistema de controle da máquina.

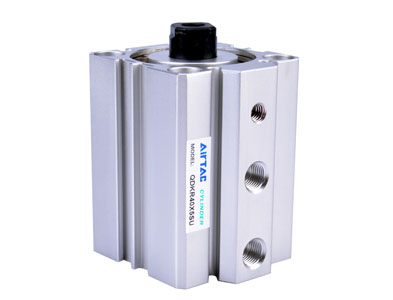

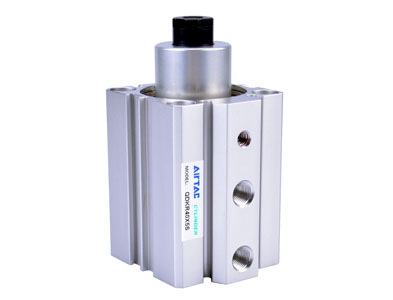

A Série QDK oferece duas configurações de tampa dianteira. A versão padrão possui tampa saliente, enquanto a versão identificada pela letra U utiliza tampa nivelada ao corpo. Essa opção facilita a adaptação do cilindro às condições de montagem e ao espaço disponível no equipamento.

O braço de fixação pode ser desenvolvido conforme a necessidade da aplicação, desde que sejam respeitados os limites recomendados de comprimento, peso, momento de flexão e momento de inércia. Braços excessivamente longos ou pesados podem sobrecarregar o mecanismo interno.

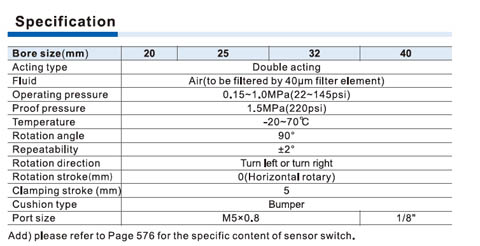

O cilindro opera com pressão entre 0,15 e 1,0 MPa e temperatura de -20 a 70 °C. Para assegurar funcionamento estável e preservar as vedações, deve ser utilizado ar comprimido filtrado com elemento de 40 µm ou mais fino.
