Linha TR - Cilindro Guiado de Dupla Haste JIS

O cilindro pneumático Série TR é um atuador de dupla ação com duas hastes paralelas, desenvolvido conforme o padrão JIS. Sua construção oferece maior estabilidade ao movimento e reduz a rotação da placa frontal, sendo especialmente indicada para operações que exigem posicionamento controlado da carga.

As duas hastes trabalham em conjunto e funcionam como sistema de guia, proporcionando boa resistência a esforços de flexão e torção. Essa configuração mantém a orientação da carga durante o avanço e o retorno, com tolerância antirrotação entre ±0,10° e ±0,20°, dependendo do diâmetro selecionado.

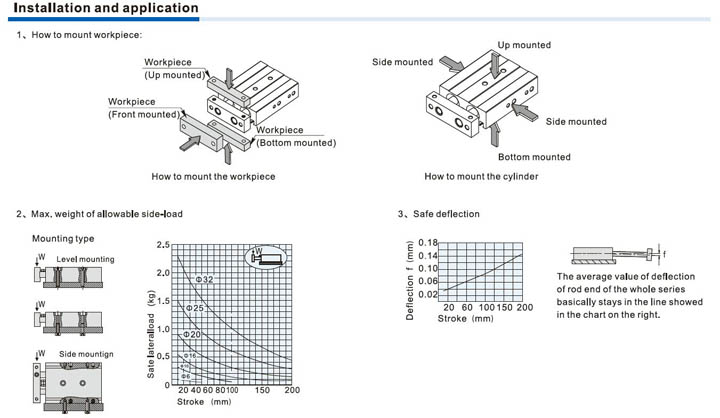

A placa frontal permite a instalação direta de peças, suportes, garras e pequenos dispositivos, eliminando a necessidade de construir um sistema externo simples de ligação entre as hastes. A carga pode ser montada pela parte superior ou frontal, enquanto o corpo do cilindro oferece diferentes alternativas de fixação para facilitar sua integração em máquinas e equipamentos.

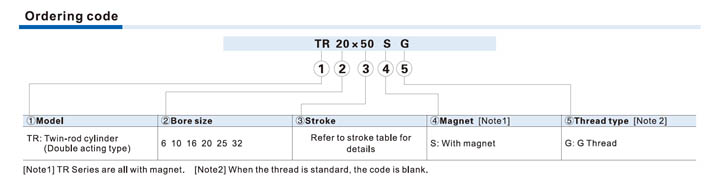

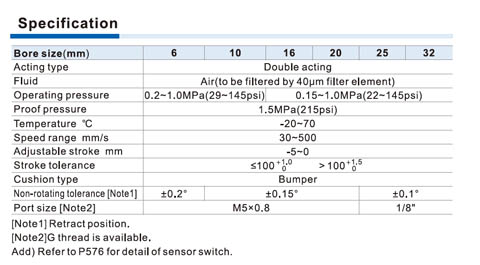

A Série TR possui diâmetros de 6, 10, 16, 20, 25 e 32 mm. Os cursos padronizados variam conforme o diâmetro: até 50 mm para o modelo de 6 mm, até 100 mm para o modelo de 10 mm e até 200 mm para os modelos de 16 a 32 mm.

O batente instalado na região frontal permite ajustar o curso em até 5 mm e ajuda a reduzir o impacto no final do movimento. Essa regulagem facilita pequenos acertos de posicionamento durante a montagem e o comissionamento do equipamento.

O corpo apresenta entradas de ar em lados diferentes, permitindo selecionar a conexão mais adequada ao espaço disponível. Também possui canais para instalação dos sensores magnéticos, facilitando a detecção das posições de avanço e retorno. Todos os modelos da Série TR são fornecidos com ímã incorporado, não havendo configuração de fábrica sem magnetismo.

Combinando haste dupla, montagem flexível e boa precisão antirrotacional, a Série TR atende aplicações de alimentação de peças, posicionamento, separação, transferência, acionamento de garras e pequenos sistemas de montagem industrial.
