Linha MU - Minicilindro Free Mount JIS
Cilindro pneumático mini de dupla ação conforme padrão JIS. Possui montagem em quatro direções e permite instalação lado a lado. Disponível em sete diâmetros e cursos padronizados de até 50 mm. Ideal para automações compactas, posicionamento e pequenos acionamentos.
O cilindro pneumático Série MU é um atuador mini de dupla ação desenvolvido conforme o padrão JIS. Sua construção compacta e as múltiplas possibilidades de fixação facilitam a integração em máquinas que possuem pouco espaço disponível.
O corpo pode ser montado em até quatro direções, permitindo adequar a posição das conexões e da haste ao projeto do equipamento. Vários cilindros podem ser instalados lado a lado, reduzindo a distância entre os acionamentos e favorecendo sistemas compactos com diversos pontos de atuação.
A Série MU está disponível nos diâmetros de 4, 6, 8, 10, 12, 16 e 20 mm. Os cursos padronizados variam de 4 a 50 mm, conforme o diâmetro selecionado. Essa variedade atende desde pequenos movimentos de seleção até operações de empurramento, posicionamento e retenção.
A força teórica de avanço pode chegar a 219,9 N no modelo de 20 mm a 0,7 MPa. A força de retorno alcança 164,9 N. A seleção deve considerar a força necessária, o peso da carga, o atrito e uma margem de segurança para variações da pressão.
Os modelos com diâmetros de 4 a 10 mm operam entre 0,20 e 0,70 MPa. Os tamanhos de 12 a 20 mm podem trabalhar a partir de 0,15 MPa. A velocidade de deslocamento varia de 30 a 500 mm/s.
O diâmetro interno do corpo recebe tratamento de laminação seguido de anodização dura, proporcionando boa resistência ao desgaste e maior durabilidade. A vedação do pistão possui estrutura bidirecional com capacidade de retenção de graxa, reduzindo a necessidade de manutenção.

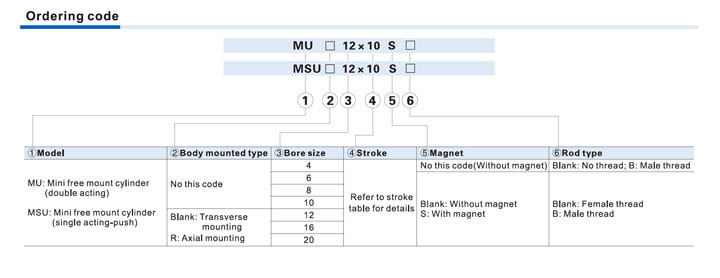

A extremidade frontal do corpo possui ressalto de centralização, facilitando o alinhamento durante a instalação. Os tamanhos de 12 a 20 mm também podem ser solicitados com montagem transversal ou axial, identificada pela letra R inserida após MU.
Os códigos terminados em S correspondem às versões com ímã para utilização de sensores magnéticos opcionais. A letra B no final indica haste com rosca macho. Nos modelos de 6 a 20 mm, a ausência de B corresponde à rosca fêmea; no MU4, corresponde à haste sem rosca.
A Série MU é indicada para equipamentos eletrônicos, máquinas de embalagem, alimentadores, dispositivos de montagem, pequenos empurradores, sistemas de seleção, posicionadores e mecanismos automatizados que exigem dimensões reduzidas e flexibilidade de instalação.
- Formato mini
- Montagem livre
- Padrão JIS
- Instalação lado a lado
- Fácil centralização
- Haste configurável

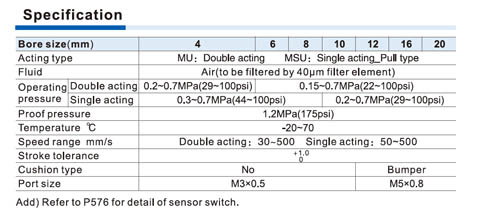

| Norma construtiva | JIS |
| Funcionamento | Dupla ação |
| Tipo | Mini cilindro de montagem livre |
| Diâmetros disponíveis | 4, 6, 8, 10, 12, 16 e 20 mm |
| Cursos padronizados | 4 a 50 mm |
| Fluido | Ar filtrado a 40 μm |
| Pressão dos diâmetros 4 a 10 mm | 0,20 a 0,70 MPa |
| Pressão dos diâmetros 12 a 20 mm | 0,15 a 0,70 MPa |
| Pressão máxima suportada | 1,20 MPa |
| Temperatura de trabalho | −20 a 70 °C |
| Velocidade de operação | 30 a 500 mm/s |
| Força máxima de avanço | 219,9 N |
| Força máxima de retorno | 164,9 N |
| Tolerância do curso | +1,0 mm |
| Amortecimento dos tamanhos 4 a 10 | Sem amortecimento |
| Amortecimento dos tamanhos 12 a 20 | Batente elástico |
| Conexão pneumática | M3×0,5 ou M5×0,8 |
| Montagem | Até quatro direções |
| Detecção magnética | Modelos disponíveis com ímã |
| Rosca da haste | Fêmea, macho ou sem rosca, conforme o modelo |
