Linha HLF - Cilindro de Mesa Deslizante Baixo Perfil

O cilindro de mesa deslizante da série HLF é um atuador pneumático de dupla ação desenvolvido para aplicações que exigem movimentação precisa em um conjunto de baixa altura. Sua construção integra o cilindro à guia linear de roletes cruzados, reduzindo a espessura do equipamento e facilitando a instalação em máquinas compactas.

A guia por roletes cruzados proporciona elevada rigidez, excelente linearidade e controle antirrotação durante todo o deslocamento. Esse sistema minimiza folgas e mantém a mesa estável mesmo quando submetida a cargas, momentos ou esforços aplicados fora do centro.

A mesa possui superfícies superior e lateral preparadas para a instalação de componentes, ferramentas e dispositivos. Essa configuração facilita a montagem de garras, sensores, peças de fixação e pequenos mecanismos utilizados em processos de automação.

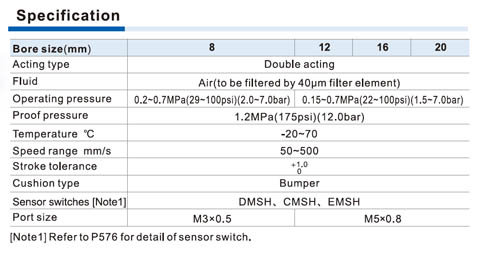

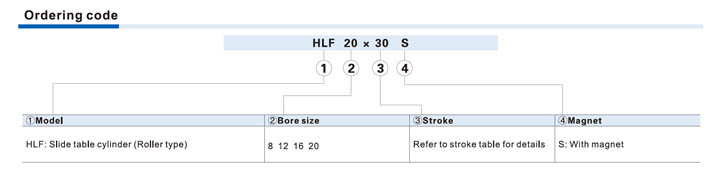

A série está disponível nos diâmetros de 8, 12, 16 e 20 mm. Os cursos padronizados variam de 10 a 100 mm, conforme o diâmetro, permitindo selecionar o modelo mais adequado ao deslocamento e à capacidade de força da aplicação. A carga máxima pode alcançar 4 kg no modelo HLF20, dependendo da velocidade, posição de montagem e distância da carga em relação à mesa.

A HLF opera com velocidade de 50 a 500 mm/s e utiliza batentes elásticos para absorver parte da energia no final do curso. O conjunto também possui parafusos de ajuste nas extremidades, permitindo realizar pequenos ajustes nas posições de avanço e retorno.

O corpo oferece duas alternativas para conexão pneumática, com portas localizadas na lateral e na extremidade. Essa flexibilidade facilita o direcionamento das mangueiras e melhora a organização do espaço interno da máquina.

A instalação pode ser realizada pela parte superior ou inferior do conjunto. Ranhuras ao redor do corpo permitem instalar sensores magnéticos para detectar as posições da mesa e integrar o atuador aos sistemas de controle do equipamento.

Com sua combinação de baixo perfil, alta rigidez e guia de precisão, a série HLF é indicada para processos de montagem, posicionamento, inspeção, transferência, alimentação de peças e movimentações lineares que exigem estabilidade e repetibilidade.
