Linha I Joint - Terminal Articulado para Cilindro

A Junta I é um acessório utilizado para conectar a haste de cilindros pneumáticos ao mecanismo acionado. Sua extremidade em formato de olhal possui um furo transversal que permite realizar a fixação por meio de um pino, formando uma ligação mecânica articulada.

Essa articulação possibilita que o mecanismo realize movimentos angulares em um eixo durante o avanço e o retorno do cilindro. Dessa forma, a Junta I é indicada para aplicações em que o ponto de conexão não permanece completamente alinhado durante todo o deslocamento.

Por possuir um único olhal, apresenta construção compacta e pode ser instalada entre suportes bifurcados ou componentes que permitam a passagem do pino transversal. A fixação facilita a montagem, a manutenção e a desmontagem do conjunto, mantendo uma conexão mecânica segura.

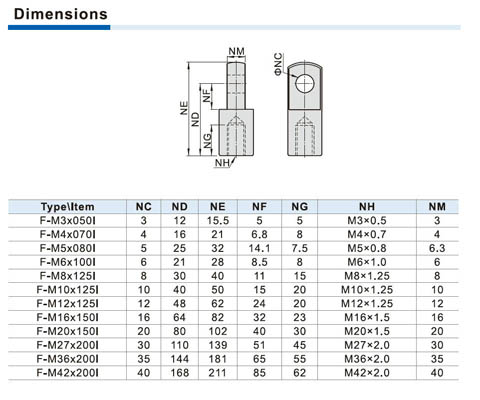

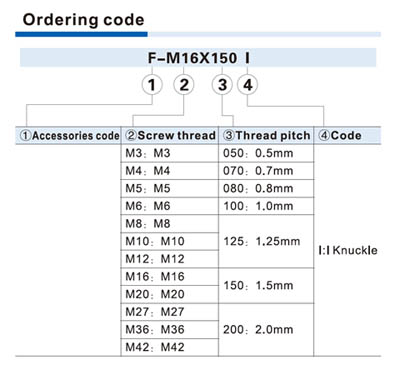

A linha oferece modelos com roscas métricas de M3 a M42 e passos entre 0,5 e 2,0 mm. Para selecionar o código correto, devem ser verificados o diâmetro e o passo da rosca da haste, além do diâmetro do furo e das dimensões disponíveis no ponto de instalação.

A Junta I é compatível com diferentes cilindros AirTAC, incluindo modelos das séries MI, MPG, SAI e SGC, conforme a configuração da haste. Pode ser empregada em sistemas de abertura, fechamento, basculamento, posicionamento e movimentação de dispositivos mecânicos que necessitam de uma conexão articulada e compacta.
