Linha MPE - Cilindro Compacto com Corpo Roscado

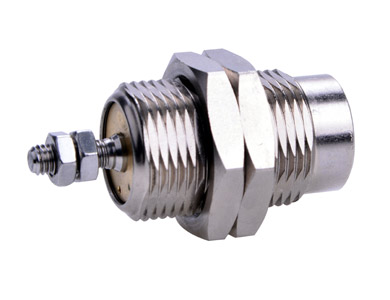

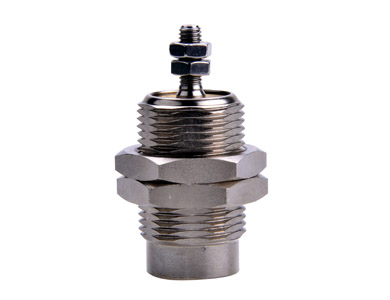

O AirTAC MPE é um cilindro pneumático roscado de construção compacta, desenvolvido para realizar movimentos lineares curtos em locais com espaço de instalação limitado. Seu formato facilita a integração em máquinas, dispositivos de montagem, sistemas de alimentação, mecanismos de ejeção, travamento e pequenas operações de posicionamento.

A série funciona em simples ação com avanço pneumático. O ar comprimido movimenta a haste para fora e, quando a alimentação é interrompida, uma mola interna realiza o retorno automático. Essa configuração utiliza apenas uma conexão pneumática e pode reduzir o consumo de ar e a quantidade de componentes necessários no circuito.

A linha está disponível em cinco diâmetros — 6, 8, 10, 12 e 16 mm — e em cursos padronizados de 5, 10 e 15 mm. A combinação entre diferentes diâmetros e cursos permite selecionar a força e o deslocamento mais adequados para cada aplicação.

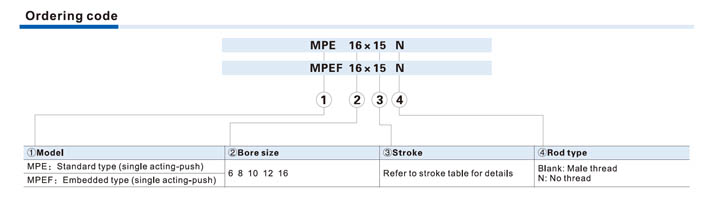

A versão MPE possui construção padrão e pode ser instalada com suporte de montagem. Já a versão MPEF foi projetada para montagem embutida diretamente na estrutura do equipamento, proporcionando uma instalação mais integrada e com menor ocupação de espaço. Ambas podem ser fornecidas com haste roscada macho ou sem rosca.

O cilindro utiliza corpo em latão niquelado, haste e pistão em aço inoxidável, mola em aço e vedações em NBR. Essa combinação proporciona boa resistência mecânica, proteção superficial e confiabilidade em ciclos repetitivos de automação industrial.

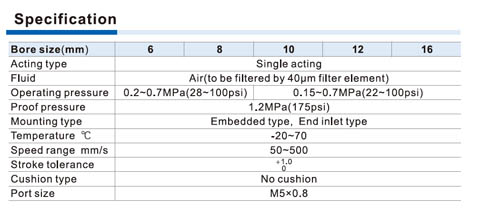

A faixa de velocidade de 50 a 500 mm/s permite trabalhar tanto em acionamentos controlados quanto em movimentos mais rápidos. O cilindro opera em temperaturas de -20 a 70 °C e suporta pressão de prova de até 1,2 MPa.

Por utilizar retorno por mola, a força disponível no recuo serve principalmente para recolher a haste. Portanto, não é recomendado aplicar carga sobre a haste durante o retorno, pois isso pode impedir o recolhimento completo. Também devem ser evitadas cargas laterais excessivas, que podem comprometer o alinhamento e reduzir a vida útil.

Para assegurar funcionamento estável e preservar as vedações internas, recomenda-se utilizar ar comprimido filtrado com elemento de 40 µm ou mais fino. A Série MPE é especialmente indicada quando o projeto exige acionamento simples, instalação compacta e retorno automático sem necessidade de uma segunda linha pneumática.
