Linha LGC - Guia de Rolos Cruzados

A Guia de Rolos Cruzados Série LGC foi desenvolvida para mecanismos que exigem deslocamento linear preciso, alta rigidez e reduzida resistência ao movimento. Sua construção utiliza rolos cilíndricos dispostos alternadamente em posições cruzadas, permitindo suportar cargas verticais, laterais e momentos com uma estrutura compacta.

Diferentemente das guias com elementos rolantes recirculantes, os rolos da LGC permanecem alojados em gaiolas que se deslocam entre os trilhos. Essa configuração sem recirculação elimina as variações produzidas pela entrada e saída dos rolos nos circuitos de retorno, favorecendo movimentos suaves e repetitivos em equipamentos de medição e posicionamento.

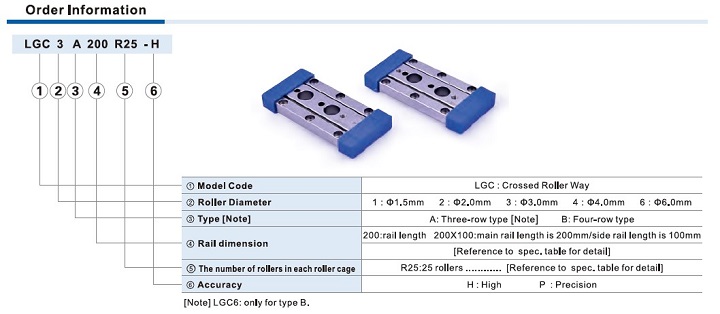

A série está disponível em dois arranjos. O tipo A utiliza três fileiras e é fornecido com um trilho principal, dois trilhos laterais e duas gaiolas. O tipo B utiliza quatro fileiras, com quatro trilhos laterais e duas gaiolas, proporcionando uma estrutura simétrica. O tamanho LGC6 está disponível exclusivamente na configuração de quatro fileiras.

Os tamanhos são identificados pelo diâmetro nominal dos rolos: LGC1 para Ø1,5 mm, LGC2 para Ø2 mm, LGC3 para Ø3 mm, LGC4 para Ø4 mm e LGC6 para Ø6 mm. Os comprimentos tabelados variam de 20 a 600 mm, enquanto a quantidade de rolos em cada gaiola pode variar de R6 a R45.

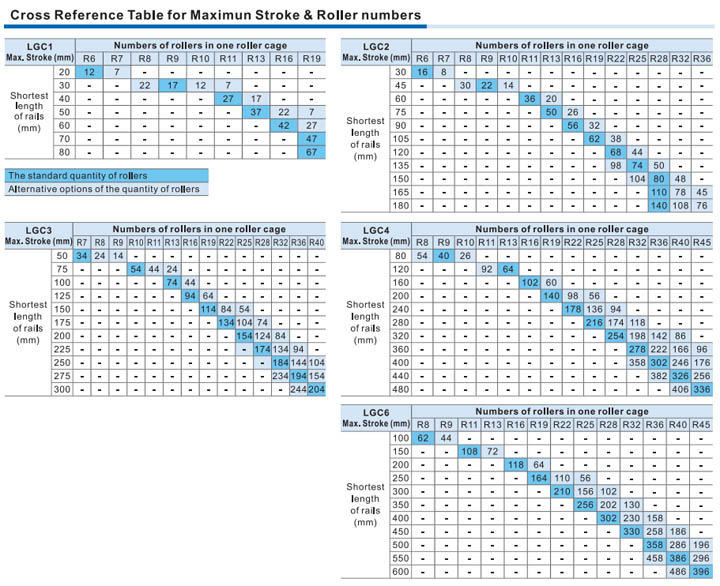

O curso máximo não depende apenas do comprimento do trilho. Ele também varia conforme o tamanho da série e a quantidade de rolos instalada na gaiola. Por isso, a seleção deve considerar simultaneamente o comprimento do menor trilho, o curso necessário e uma das quantidades de rolos indicadas na tabela de compatibilidade.

A LGC oferece as classes de precisão H e P. A classe H apresenta tolerâncias de altura e largura de ±0,02 mm, enquanto a classe P reduz essas tolerâncias para ±0,01 mm. A classe P é especialmente adequada para instrumentos ópticos, sistemas de medição, equipamentos de inspeção e mecanismos de posicionamento fino.

Os rolos cilíndricos são fabricados no Japão conforme a classe JIS B 1506 G2, proporcionando elevada circularidade e resistência ao desgaste. Dependendo do tamanho, a capacidade dinâmica por rolo varia de 125 a 3.175 N, e a carga admissível varia de 39 a 810 N.

Durante a instalação, os trilhos devem ser apoiados sobre superfícies usinadas com planicidade e paralelismo compatíveis com a precisão desejada. A folga pode ser ajustada por parafusos laterais, placa de pressão ou cunha cônica. Para aplicações de alta rigidez, o catálogo recomenda a placa de pressão; para máxima rigidez e precisão, recomenda o ajuste por cunha.

A pré-carga deve ser aplicada com cuidado. Valores excessivos podem produzir marcas permanentes nas pistas, aumentar a resistência ao movimento e reduzir a vida útil. Também é importante centralizar as gaiolas antes da operação e reservar uma margem de curso, principalmente em montagens verticais, de alta velocidade ou sujeitas a vibrações.

A guia recebe proteção anticorrosiva em fábrica, mas deve ser limpa e lubrificada antes da utilização. A graxa precisa ser distribuída por toda a pista mediante alguns movimentos completos. Lubrificantes diferentes não devem ser misturados, e a frequência de reposição deve ser definida conforme velocidade, carga, curso e ambiente de trabalho.

As aplicações típicas incluem impressoras de placas de circuito, instrumentos ópticos, equipamentos de raios X, sistemas de medição, dispositivos de inspeção e bases lineares para instrumentos de alta precisão.
