Linha LSD - Guia Linear de Baixo Perfil Autolubrificante

A Guia Linear Padrão Autolubrificante Série LSD foi desenvolvida para aplicações nas quais a manutenção periódica é difícil, onerosa ou limitada pelo espaço disponível. A versão é identificada pelo sufixo E e acrescenta um módulo autolubrificante ao bloco da guia LSD.

O sistema possui reservatório de alta capacidade, feltro de pré-lubrificação e feltro lubrificante em contato permanente com a pista. Durante o deslocamento, o feltro distribui gradualmente o lubrificante sobre a região de contato das esferas, ajudando a manter uma película uniforme e reduzindo o risco de funcionamento com lubrificação insuficiente.

Em aplicações normais, o sistema pode dispensar reposições periódicas de graxa durante grande parte da vida operacional da guia. Isso reduz paradas programadas, mão de obra de manutenção e consumo de lubrificantes, trazendo ganhos especialmente relevantes em máquinas com muitos eixos lineares.

No ensaio apresentado pelo fabricante, uma LSD20 operou a 30 m/min, com curso de 1.200 mm e lubrificante ISO VG 680. Após 1.000 km, aproximadamente 20% do lubrificante havia sido consumido e a guia permanecia devidamente lubrificada. A expectativa indicada pode superar 4.000 km, dependendo das condições reais de utilização.

O reservatório também permite utilizar lubrificantes específicos para diferentes ambientes. Essa flexibilidade favorece aplicações com requisitos próprios de temperatura, limpeza, carga ou compatibilidade, desde que o lubrificante selecionado seja adequado aos materiais e às condições de trabalho.

A estrutura integrada pode ser instalada ou removida conforme a necessidade da aplicação. O módulo também incorpora proteção contra contaminantes, contribuindo para preservar a região de contato e prolongar a durabilidade do conjunto.

Como o lubrificante utilizado no feltro apresenta viscosidade elevada, o sistema acrescenta aproximadamente 5 a 7 N à resistência de deslocamento. Por isso, a versão autolubrificante não é indicada para mecanismos extremamente sensíveis ao atrito ou que exijam movimento ultrassuave com força mínima.

A base mecânica mantém as características da LSD convencional: quatro carreiras de esferas, pistas em X e ângulo de contato de 45°. Essa construção suporta cargas radiais, radiais inversas e laterais com capacidade equivalente, além de oferecer autoajuste para pequenos desalinhamentos de montagem.

A série está disponível nos tamanhos LSD15 a LSD35, com blocos quadrados ou flangeados, versões curta e padrão, uma ou duas unidades por trilho, três níveis de pré-carga e três classes de precisão. A capacidade dinâmica varia de 5,0 a 42,7 kN, enquanto a capacidade estática pode alcançar 70,2 kN.

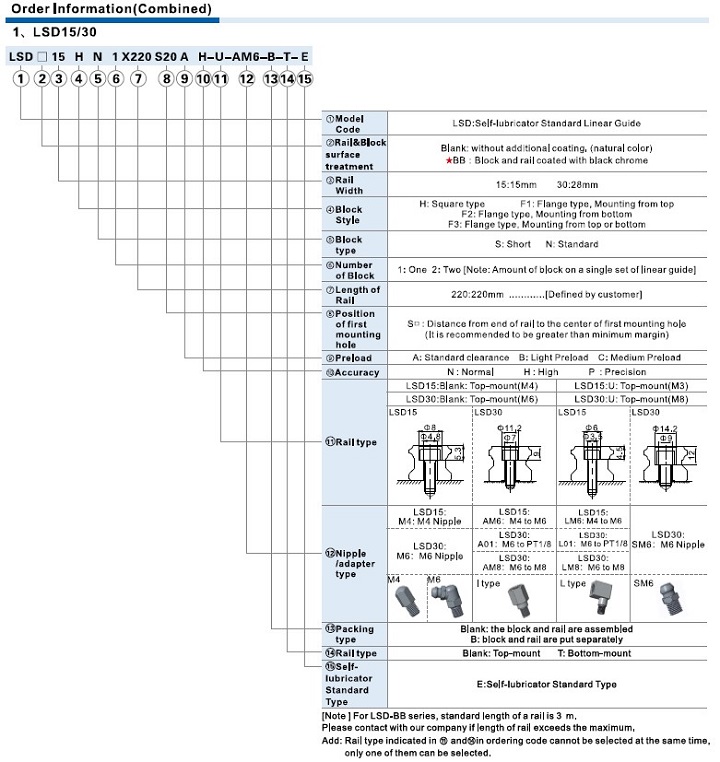

Para selecionar corretamente a LSD-E, devem ser definidos tamanho, formato e comprimento do bloco, quantidade de blocos, comprimento do trilho, posição do primeiro furo, pré-carga, precisão, acabamento, adaptador, tipo de montagem e forma de fornecimento.
