Linha LSH - Guia Linear Padrão Autolubrificante

A Guia Linear Padrão Autolubrificante Série LSH foi desenvolvida para aplicações que combinam cargas elevadas, exigência de precisão e dificuldade de acesso para manutenção. O produto mantém a estrutura mecânica da LSH padrão e acrescenta um módulo autolubrificante identificado pelo sufixo E.

O módulo utiliza um reservatório de alta capacidade, um feltro de pré-lubrificação e um feltro aplicador em contato permanente com a pista. Durante o movimento, o lubrificante é transferido gradualmente para a região percorrida pelas esferas, ajudando a manter uma película uniforme e reduzindo o risco de desgaste provocado por lubrificação insuficiente.

Em aplicações normais, o sistema pode dispensar reposições periódicas de graxa durante grande parte da vida operacional. Essa característica reduz paradas programadas, necessidade de mão de obra e consumo de lubrificantes, sendo especialmente vantajosa em máquinas com muitos eixos ou pontos de difícil acesso.

No ensaio apresentado pelo fabricante, uma LSH20 operou a 30 m/min, com curso de 1.200 mm e lubrificante ISO VG 680. Depois de 1.000 km, aproximadamente 20% do lubrificante havia sido consumido e a guia permanecia lubrificada. A expectativa indicada pode superar 4.000 km, dependendo da carga, velocidade, curso e condições ambientais.

O reservatório permite trabalhar com lubrificantes específicos para determinadas condições, oferecendo flexibilidade para aplicações com requisitos próprios de temperatura, limpeza ou compatibilidade. O módulo também possui uma estrutura de proteção que ajuda a impedir a entrada de contaminantes.

Como o feltro utiliza lubrificante de maior viscosidade, a versão autolubrificante acrescenta aproximadamente 5 a 7 N à resistência de deslocamento. Portanto, não é recomendada para sistemas extremamente sensíveis ao atrito ou que exijam movimento ultrassuave com força mínima.

A construção mecânica utiliza quatro carreiras de esferas e pistas em X, com ângulo de contato de 45°. Essa geometria suporta cargas radiais, radiais inversas e laterais com capacidade equivalente, além de proporcionar autoajuste diante de pequenos desalinhamentos da superfície de montagem.

A LSH-E está disponível nos tamanhos LSH15 a LSH45. Os blocos podem ser quadrados ou flangeados, padrão ou longos, com exceção da LSH15, fornecida somente com bloco padrão. A capacidade dinâmica varia de 11,3 a 98,5 kN e a capacidade estática alcança 146,9 kN.

São oferecidos quatro níveis de pré-carga. A configuração A prioriza suavidade; a B aumenta a precisão; a C proporciona maior rigidez; e a D atende máquinas submetidas a vibrações, impactos e esforços elevados. A pré-carga pesada D está disponível para LSH25, LSH30, LSH35 e LSH45.

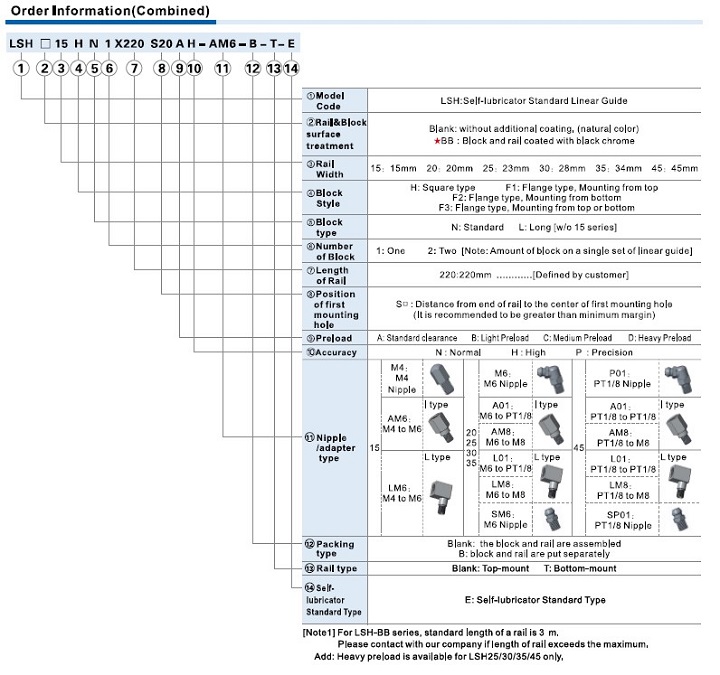

Para selecionar corretamente a LSH-E, devem ser definidos tamanho, formato e comprimento do bloco, quantidade de blocos, comprimento do trilho, posição do primeiro furo, pré-carga, precisão, acabamento, adaptador de lubrificação, montagem e forma de fornecimento.
