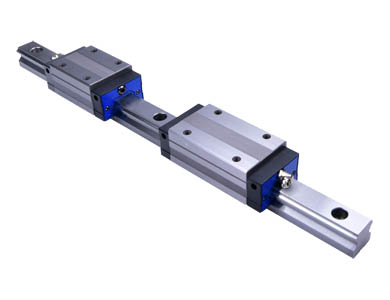

Linha LSH - Guia Linear Padrão

A Guia Linear Padrão Série LSH foi desenvolvida para movimentos lineares que exigem elevada capacidade de carga, rigidez e precisão. Sua construção robusta permite aplicação em máquinas industriais, sistemas de posicionamento, equipamentos de usinagem e mecanismos submetidos a cargas e momentos elevados.

A pista utiliza geometria em X e quatro carreiras de esferas com ângulo de contato de 45°. Essa disposição permite suportar cargas radiais, radiais inversas e laterais com capacidade equivalente, facilitando o dimensionamento independentemente da orientação de instalação.

A geometria interna também proporciona capacidade de autoajuste. Pequenos desalinhamentos entre as superfícies de montagem podem ser parcialmente absorvidos, ajudando a preservar a suavidade, estabilidade e precisão do deslocamento. A base da máquina deve, entretanto, manter planicidade e paralelismo adequados à classe de precisão selecionada.

A série está disponível nos tamanhos LSH15, LSH20, LSH25, LSH30, LSH35 e LSH45. As larguras efetivas variam de 15 a 45 mm, permitindo atender desde mecanismos industriais compactos até equipamentos submetidos a cargas elevadas.

São oferecidos quatro formatos de bloco. O modelo H possui construção quadrada; o F1 é flangeado com fixação superior; o F2 permite fixação inferior; e o F3 pode ser instalado por cima ou por baixo. Os tamanhos LSH20 a LSH45 podem utilizar bloco padrão N ou longo L. A LSH15 está disponível somente com bloco padrão.

O bloco longo aumenta a capacidade de carga e a resistência a momentos, sendo indicado para eixos submetidos a cargas suspensas, variações de esforço ou necessidade de maior estabilidade. Os conjuntos podem ser fornecidos com um ou dois blocos sobre o mesmo trilho.

A capacidade dinâmica varia de 11,3 kN na LSH15 padrão a 98,5 kN na LSH45 longa. A capacidade estática alcança 146,9 kN, enquanto os momentos estáticos podem chegar a 2,92 kN·m. Essa faixa torna a LSH adequada para centros de usinagem, tornos CNC, retificadoras, fresadoras, máquinas de soldagem e sistemas de movimentação industrial.

A série oferece quatro níveis de pré-carga. A configuração A prioriza suavidade; a B aumenta a precisão com pré-carga leve; a C proporciona maior rigidez; e a D atende aplicações com vibrações, impactos ou exigência elevada de estabilidade. A pré-carga pesada D está disponível somente para LSH25, LSH30, LSH35 e LSH45.

As classes de precisão N, H e P permitem adequar a guia ao nível de tolerância necessário. A classe N atende movimentos industriais convencionais, a H é indicada para equipamentos de alta precisão e a P oferece tolerâncias mais rigorosas para posicionamento e usinagem.

O acabamento natural é fornecido como padrão. A opção Black Chrome acrescenta proteção superficial ao bloco e ao trilho, sendo interessante para ambientes sujeitos à umidade ou oxidação. O comprimento padrão dos trilhos com esse acabamento é de até três metros.

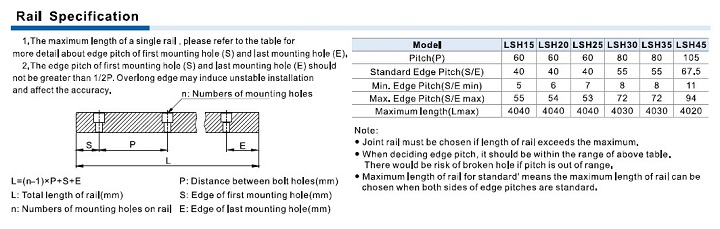

Os trilhos podem ser instalados pela parte superior ou inferior. O comprimento e a posição do primeiro furo são definidos conforme o projeto. Trilhos individuais podem alcançar até 4.040 mm, dependendo do tamanho, com possibilidade de união para cursos maiores.

A guia recebe graxa Mobilith EP2 em fábrica. A recomendação geral é realizar a relubrificação a cada 100 km de movimento ou entre três e seis meses. Após a aplicação, o bloco deve ser movimentado para distribuir uma película uniforme sobre as pistas.

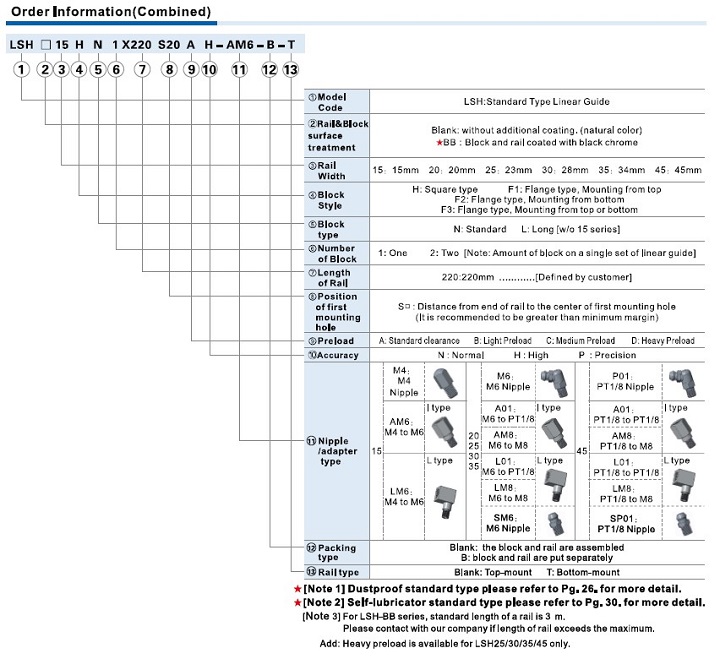

Para selecionar corretamente a LSH, devem ser definidos tamanho, formato e comprimento do bloco, quantidade de blocos, comprimento do trilho, posição do primeiro furo, pré-carga, classe de precisão, acabamento, adaptador de lubrificação, tipo de montagem e forma de fornecimento.
