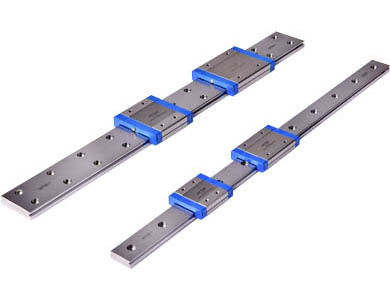

Linha LRW - Guia Linear Miniatura de Base Larga

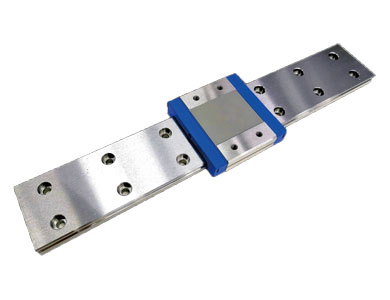

A Guia Linear Miniatura Alargada Série LRW foi desenvolvida para sistemas compactos que exigem maior estabilidade e resistência a momentos. Sua principal diferença em relação a uma guia miniatura convencional é a maior largura do trilho e do bloco.

A construção alargada aumenta a distância entre os pontos de contato e melhora a capacidade do conjunto de resistir à inclinação. Isso permite utilizar uma única guia em diversas aplicações nas quais duas guias estreitas precisariam ser instaladas em paralelo.

A possibilidade de trabalhar com apenas uma guia reduz a quantidade de componentes, simplifica o alinhamento e economiza espaço na estrutura. Também diminui a necessidade de usinagem precisa entre duas superfícies paralelas, facilitando a montagem do equipamento.

A série está disponível nos tamanhos LRW7, LRW9, LRW12 e LRW15. Apesar da identificação nominal, as larguras reais são respectivamente 14, 18, 24 e 42 mm. Essa faixa permite atender desde pequenos mecanismos de posicionamento até conjuntos submetidos a momentos mais elevados.

Cada tamanho pode utilizar bloco padrão N ou bloco longo L. O bloco longo proporciona maior capacidade de carga e resistência a momentos, sendo indicado para aplicações com cargas suspensas, estruturas em balanço ou necessidade de maior estabilidade angular.

A capacidade dinâmica varia de 1,07 kN na LRW7 padrão a 6,99 kN na LRW15 longa. A capacidade estática alcança 12,71 kN, enquanto o momento estático pode chegar a 284,06 N·m na versão LRW15 longa.

A série oferece três níveis de ajuste. A configuração A trabalha com folga padrão e prioriza suavidade. A pré-carga leve B aumenta a precisão do movimento. A pré-carga média C proporciona maior rigidez para aplicações sujeitas a vibrações, variações de carga ou esforços de torção.

As classes de precisão N, H e P permitem selecionar o nível adequado ao equipamento. A classe N atende movimentos industriais convencionais, a H oferece tolerâncias mais rigorosas e a P é indicada para posicionamento fino, medição e automação de precisão.

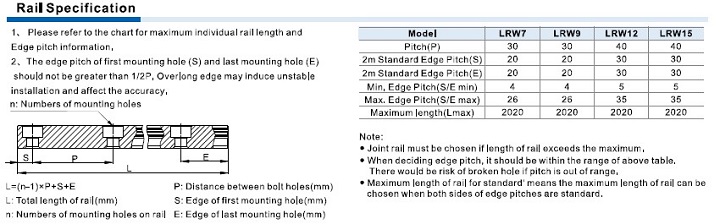

Os trilhos podem ser instalados pela parte superior ou inferior e possuem comprimento individual máximo de 2.020 mm. Para cursos maiores, o catálogo permite a utilização de trilhos unidos, com até duas uniões na configuração padrão.

O retentor interno ajuda a manter as esferas dentro do bloco durante sua retirada. A tampa de proteção resguarda a vedação contra partículas maiores e também cobre os elementos de fixação, proporcionando uma montagem mais protegida.

A guia recebe Shell Alvania Grease S2 em fábrica. A recomendação geral é realizar a relubrificação a cada 100 km de deslocamento ou entre três e seis meses, ajustando esse intervalo conforme velocidade, carga, curso e condições ambientais.

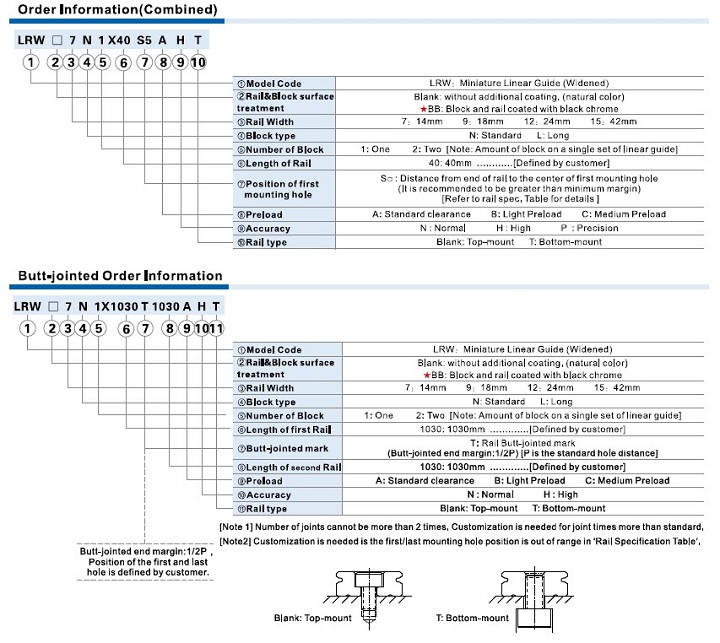

Para selecionar corretamente a LRW, devem ser definidos tamanho, comprimento e quantidade de blocos, comprimento do trilho, posição do primeiro furo, pré-carga, classe de precisão, acabamento e método de montagem.
