Linha LSQH - Guia Linear com Esferas Enjauladas

A Guia Linear de Esferas Enjauladas Série LSQH foi desenvolvida para equipamentos que exigem movimento suave, baixo nível de ruído, alta velocidade e estabilidade de posicionamento. Seu principal diferencial é a gaiola que separa e mantém as esferas alinhadas em intervalos uniformes.

Nas guias convencionais, as esferas podem entrar em contato umas com as outras durante a recirculação. Esse contato provoca choques, atrito, aquecimento e variações na resistência ao deslocamento. Na LSQH, a gaiola elimina o contato direto e mantém o movimento organizado dentro do circuito.

A separação das esferas reduz significativamente o ruído de alta frequência. Segundo os ensaios do catálogo, a LSQH apresenta redução aproximada de 5 dB(A) em relação à LSH convencional. Esse benefício é particularmente relevante entre 1.000 e 3.000 Hz, faixa na qual o ouvido humano apresenta maior sensibilidade.

A gaiola também reduz as colisões que ocorrem durante a partida e as mudanças de direção. Como as esferas iniciam o movimento praticamente juntas, a força de deslocamento apresenta menos oscilações, proporcionando maior suavidade e estabilidade para sistemas de controle de posição.

A redução do contato entre as esferas diminui o atrito e a geração de calor durante movimentos rápidos. Isso permite utilizar a LSQH em linhas de automação de alta velocidade, equipamentos de montagem, máquinas de semicondutores e sistemas com ciclos frequentes.

A estrutura da gaiola incorpora zonas de armazenamento de graxa em intervalos específicos. Quando as esferas atravessam as regiões de retorno, o lubrificante é redistribuído de maneira uniforme, ajudando a reduzir a frequência de reposição manual.

No teste apresentado pelo fabricante, uma LSQH20 operou com velocidade de 1 m/s, carga de 4,7 kN e curso acumulado de 1.200 km, recebendo graxa somente no início do ensaio. Essa característica demonstra o potencial de redução de manutenção em aplicações adequadamente dimensionadas.

A série está disponível nos tamanhos LSQH15 a LSQH35. São oferecidos blocos quadrados e flangeados, padrão ou longos, com exceção da LSQH15, que utiliza somente bloco padrão nos formatos H ou F1.

A capacidade dinâmica varia de 13,8 a 58,6 kN, enquanto a capacidade estática alcança 92,6 kN. A série também oferece pré-cargas padrão, leve, média e pesada, sendo a opção D exclusiva dos tamanhos LSQH25, LSQH30 e LSQH35.

As classes de precisão N, H e P permitem adequar a guia a movimentos industriais convencionais, equipamentos de alta precisão ou aplicações de posicionamento rigoroso. O acabamento pode ser natural ou Black Chrome.

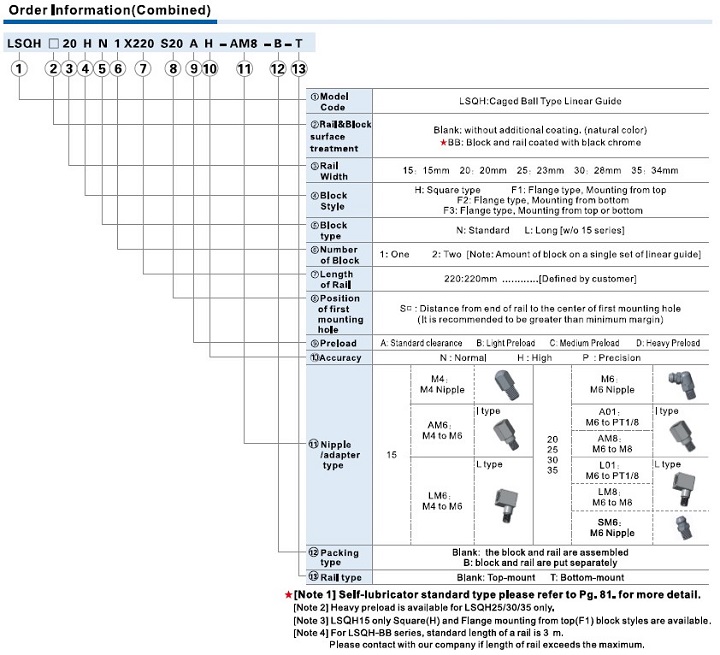

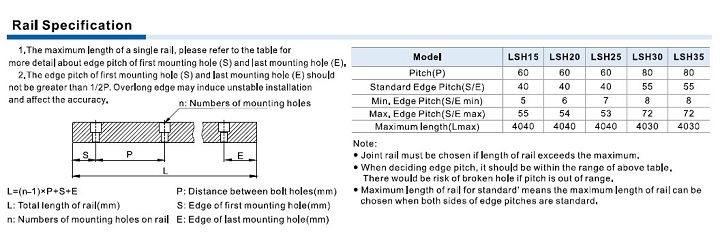

Para selecionar corretamente a LSQH, devem ser definidos tamanho, estilo e comprimento do bloco, quantidade de blocos, comprimento do trilho, posição do primeiro furo, pré-carga, precisão, acabamento, adaptador de lubrificação, montagem e forma de fornecimento.
